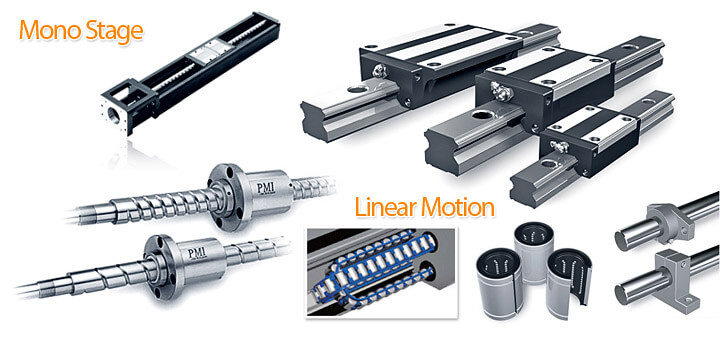

线性滑轨

重负荷型线性滑轨、低组装型、微小型、SME 滚珠型线性滑轨、SMR 滚柱型、直线滑轨润滑装置。

定位精度高，重现度佳

直线导轨平滑的滚动运动方式，摩擦系数特别小，尤其静摩擦力与动摩擦力的差距很小，即使在微量进给时也不会有空转打滑的现象，解析能力与重现度最佳，因此可以实现 μm 级的定位精度。

低摩擦阻力，可长时间维持精度

直线滑轨的滚动摩擦阻力可减小至滑动导轨摩擦阻力的 1/20~1/40 尤其润滑结构简单，润滑容易，润滑效果优良，摩擦接触面的磨耗最低，因此可以长时间维持行走精度。

可承受四方向的高负荷能力

几何力学结构的最佳化设计，可同时承受径向、反径向与横方向的负荷，并保持其行走精度，同时可轻易地藉由施于预压与增加滑块数量，就可以提高其刚性与负荷能力。由施于预压与增加滑块数量，就可以提高其刚性与负荷能力。

适合高速化之应用

摩擦阻力小的优点，对设备的驱动马力需求低，节省能源效果大，尤其运动磨耗小，温昇效应低，可同时实现机械小型化与高速化的需求。

组装容易并具互换之特性

直线导轨的安装只要在铣削或研磨加工的安装面上，以一定的组装步骤，即能重现线性滑轨的加工精密度，可降低传统铲花加工的时间与成本。并且其可互换之特质，可以将滑块任意配装在同型号的滑轨上，同时又保持相同的顺畅度与精密度，机台组装最容易，维修保养最简便。

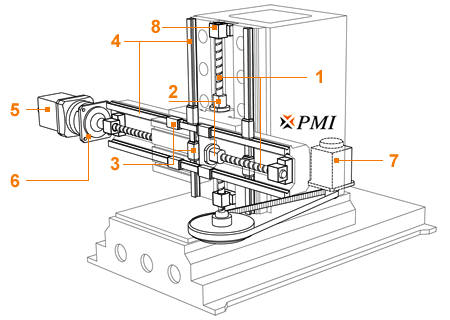

1.滚珠螺桿、螺桿轴

2.螺桿螺帽

3.直线滑轨、滑块

4.线性滑轨

5.伺服马达 Y 轴向

6.伺服马达专用减速机

7.伺服马达 Z 轴向

8.螺桿支撑座

中空滚珠螺桿冷却系统

PMI 滚珠螺桿、转造级滚珠螺桿其运转是靠螺帽内的钢珠作滚动运动，比传统滑动螺桿有更高的效率，所需的扭矩只有传统滑动螺桿的 1/3 以下。可轻易将直线运动转变为回转运动、螺帽型式、转造级、精密级、静音型、外循环、内外循。中空滚珠螺桿冷却系统，利用一根冷却液管通入滚珠螺桿的中空孔中。此中空孔贯穿整根螺桿，另一端由油封装置塞住，冷却液用泵打入冷却液管中，从管的尾端流出后反向沿着中空孔流回冷却液收集槽，如此可以冷却滚珠螺桿。

线性模组 KM

直线导轨採用四列圆弧接触式及 45° 接触角的钢珠列设计，提供径向、反径向及横方向四方向相同额定负荷能力，轴向无论于 X、Y、Z 等轴各种安装方式都可以使用，且可在维持低摩擦阻力情况下均匀的施以预压，增强四个受力方向的刚性，特别适合高精度与高负荷的运动方式。

轴心式直线导轨

轴心式直线导轨轴承是由钢珠之转动运动的直线移动元件、构造简易即拥有低摩擦的直线运动，应用于精密半导体制造、食品机械设备等之直线运动机构。在圆筒形状轴承的外筒中套入保持器及钢珠，并且在两侧端部以止动扣环将保持器固定于外筒上，保持器上的导引迴路使钢珠能够顺畅地循环滚动，承载重度负荷时仍维持高度精度、低噪音与高刚度的优异特色。

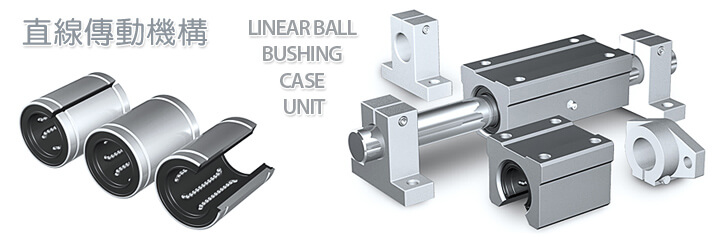

直线轴承・线性轴承

线性轴承由外筒、钢珠、钢珠保持器与两端扣环所组成。保持器装置于外筒之内，由两端扣环固定，使钢珠在轨道面重復循环而不至脱落，确保运动时的安全性与寿命。高精度、摩擦阻力小直线轴承具有高精度的特点，它的移动距离最大，产生的摩擦阻力却最小。直线轴承以其高性能、多品种可以用于工具机床、工业机械、电气设备、加工机以及光学和测量设备。
