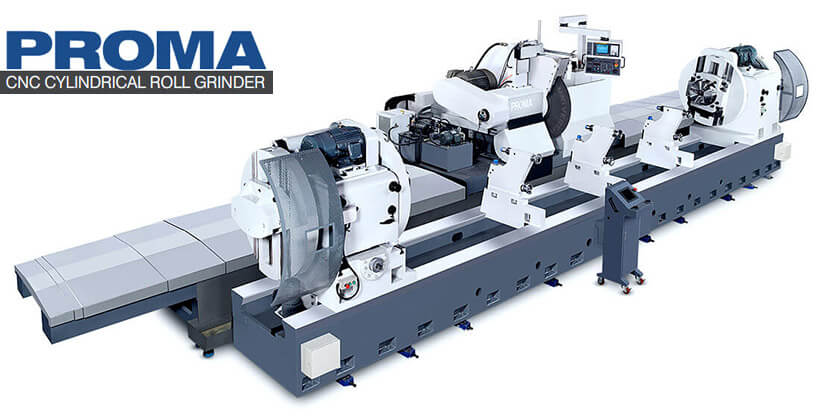

PROMA CNC Roll Grinder

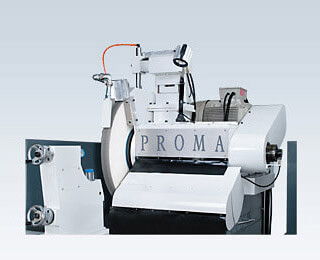

砂轮头

WHEEL HEAD 砂轮头装置于进刀座X轴上，砂轮心轴系由镍铬钼合金钢经调质，热处理动态平衡及精密研磨而制成，以动静压复合系统轴承支撑，心轴静止时由静压压力支撑，动压油膜在心轴运转时产生刚性油膜，提供稳定之切削压力配合间接传动之皮带轮让心轴于皮带拉紧时，无位移产生令研磨加工过程可採用固定的加工参数，心轴运转前则由油压单元提供足够之压力油，并由压力开关侦侧油压达到设定压力后才启动运转，当砂轮轴停止前，压力油仍供应至完全停止为止，降低砂轮心轴摩耗，砂轮心轴稳定运行于油膜上。

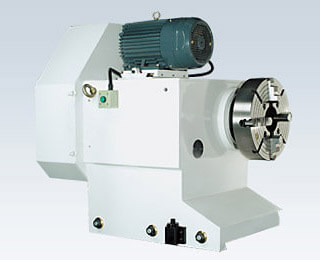

主轴头座

HEADSTOCK 电脑辅助分析，具有高承载、高负荷性能，不易产生共振。主轴头结构刚强稳固，非旋转式构造更提升整体载重刚性。主轴轴心是由精密滚柱轴承装配而成经由时规皮带驱动，进而达到精准无颤动之传动。S40/M60分成可旋转式与非旋转式两种，L85型採旋转式，以顶针及牵转具或四爪夹头来带动工件。

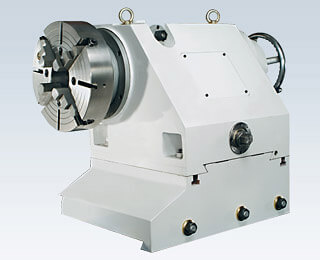

尾座

TAILSTOCK 外圆磨床由上座及下座两部份所构成，砂轮修整装置设计在尾座本体上可修整砂轮正面及侧面，依程式设定之直线，斜线或曲线形状。

可由尾座上半部之横向调整来完成轧琨对心校正，尾座于床台上之纵向移动马达驱动，并附有正面空气轴承设计，辅助移动以减少摩擦力降低磨耗。大直径尾座套筒经中週波热处理，表层度硬铬精密研磨而制成不摩耗耐荷重。

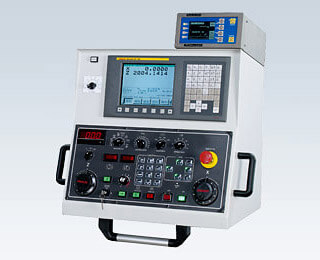

CNC 控制系统

CONTROLLER SYSTEM 磨床控制系统採用日本发那科控制系统 FANUC CNC-controller 既精准且易于学习操作，操作者可以自己所须经由程式指令，指定轧辊中凸高度及长度，并可由电脑精准算出砂轮连续进刀之路径，完成精确且光滑之中凸表面，也可将程式储存建档以便日后重复使用。

可依工作需要可扩充曲线种类，如 Sine 曲线、Cosine 曲线、CVC 曲线、Combine 曲线及经验值曲线等，其扩充刀强。并备有专用研磨工序聚集指令，使用于各种外圆、锥面和端面等之精磨及零火花研磨。
