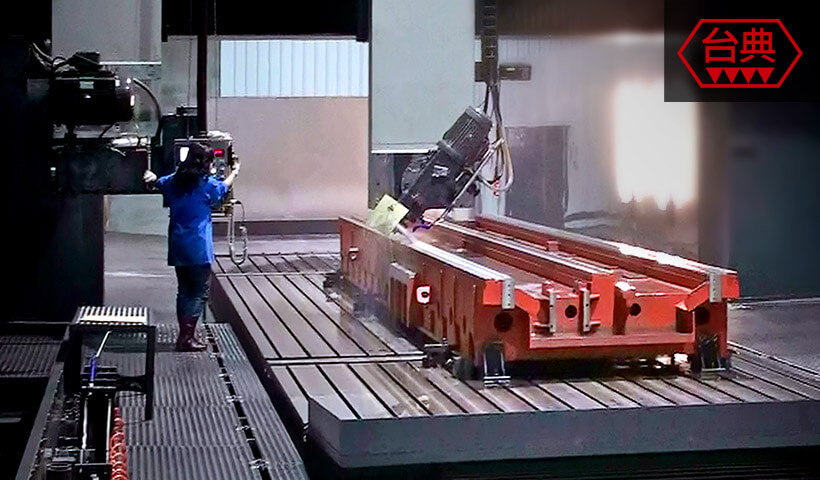

龙门磨床

有限元素分析之高刚性结构体主机座、工作臺等重要铸件体均採用高级铸铁，经过特殊回火处理，刚性高，变形小。所有结构体均经有限元素分析，强化筋板结构设计，以维持机器之精准和防止共振，加上宽阔之底座滑板设计，平顺和滑畅，重切削仍可维持机台寿命和精度。

全支撑之工作臺结构设计，工作臺採全支撑硬轨结构，搭配 Turcite-B 与精密手工铲刮，减低阻尼系数小，确保工作臺之平稳运行与研削精度。研磨头之前后、上下驱动程式，横立磨之前后与上下导轨，均採用滑动导轨，表面淬火并精密磨削，适于重型切削。横轴上下及立轴上下採用精密滚珠螺桿配合 AC 伺服马达驱动，扭矩大，确保进刀精度。

高精度之法兰式主轴设计

横磨头採法兰式主轴，搭配无轴承设计，三向配合，并进行预压处理，主轴跳动在 2μ 以内，此结构设计，使主轴具有超高之研磨刚性及精度，并採用 50HP 主轴马达，高切削性，适合重切削。 旋转式立磨头，可任意调整需求之角度来研磨。并採法兰式主轴设计搭配 P4，并进行预压处理，主轴偏摆在 2μ 以内，刚性强、精度高、寿命长。搭配 15HP 主轴马达，切削性高、所有主轴都是在温控及无尘车间配装，正因在这样严格的生产条件下，主轴受温度变化影响小，噪音低及无振动。

自动润滑装置设计

採循环式中心润滑装置，可自动并完全润滑整部机器，本机加设计废油回收过滤在循环润滑，不仅环保，节省润滑油。高精度龙门磨床整机润滑，採用德国先进设计的 递进式分配器 阶段供油，配有自我检测功能。

台典龙门磨床特色

为求稳定与精度及刚性，床身採分离立柱与床身，横樑採用加装备樑设计，获得有大陆、台湾专利。机台採用出口端分离底座设计、稳定精度。主轴设计为无滚珠的面接触，减少干涉及增加切削能力，主轴是台典专业自制，高精度、稳定性佳。

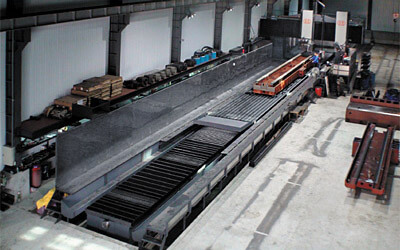

台典的龙门磨床主轴设计是高负载，且配备最大的砂轮，砂轮配备最大直径 760mm, 最大宽度 210mm。目前龙门研磨加工机、已达长度22米的加工能力。

客制化得以廿五年加工经验提供完善的服务。磨床的加工经验输出、辅导、顾问、服务。
