建立 3D PDF 档案 Adobe Photoshop

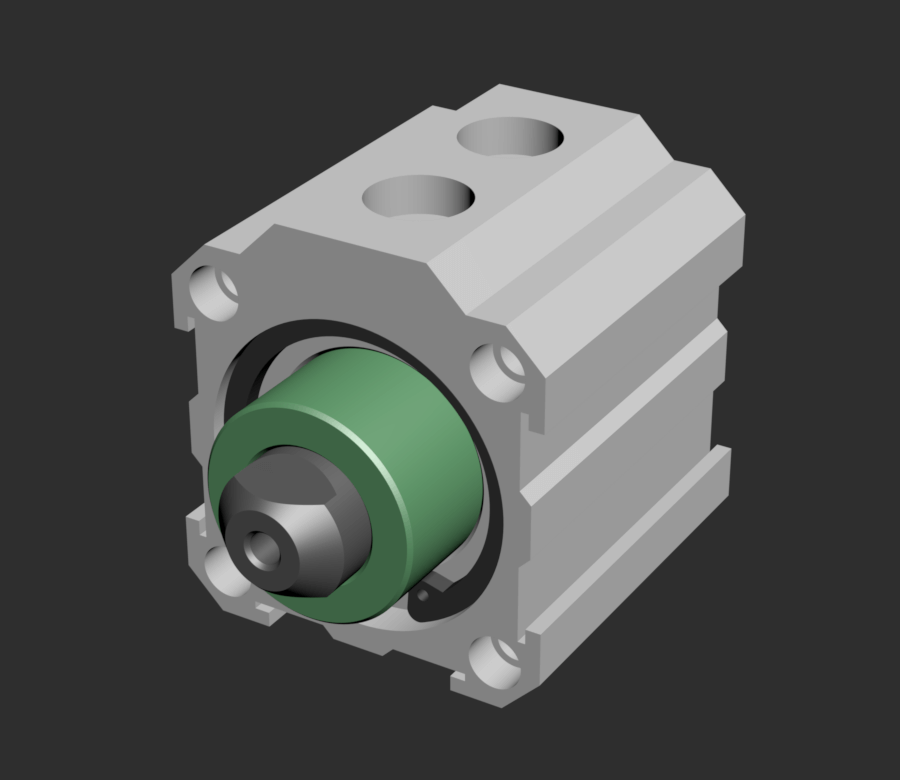

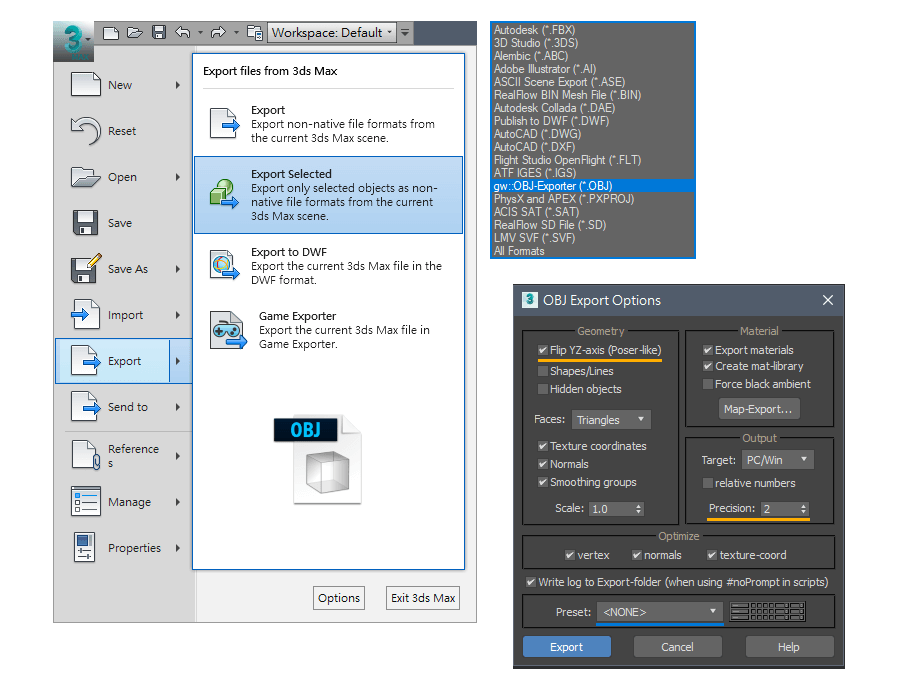

Acrobat 3D PDF 档案为互动介面，将模型发佈至 Adobe Acrobat 3D PDF 可以放大缩小、旋转等功能，建立 3D Adobe Acrobat (3D PDF) 工作流程首先处理 3D 模型，可以在 Autodesk 3ds max 事先调整模型的颜色使用基本 Material 材质及 Reflect 反射设定等快速完成，导出 Export 选项为 Wavefront 的 .obj 格式。然后再由 Photoshop 3D 处理来建立出 3D PDF 的档案。

Adobe Acrobat 3D PDF 可以将 3D Model 模型置入 PDF 页面上的工具，可自由使用不同的视角查看 3D 模型。处理 3D Model 模型时 3D Model Fillet 导圆角特别是圆角，边数越多所建出的模型面数越多，因此会让 3D Model 模型档案增大因而最后产生 3D PDF 档案为会比较大，所以需要考量模型绘制时的其细节的程度。

Geometry 几何体

Flip YZ-axis 翻转 YZ-轴：启用会将所有 Y 轴的值传输到 Z 轴，而将所有 Z 轴的值传输到 Y 轴。

Faces 模型面：选择网格面存储为 Triangles 三角形、Quadrangles 四边形，还是 Polygons 多边形。奇怪「导出结果是相同」3ds max 2017 导出的 .obj 格式是文字档与 .stp (STEP) 一样文字档描述模型坐标顶点等之讯息。
Texture coordinates 纹理坐标：与导出文件存储在一起。可在 Photoshop 3D 导入时使用该讯息。

以下为一些相关设置，如果需要可参考 3ds max 的说明介绍。

Normals 法线：启用后，将存储网格的法线讯息。
Smoothing groups 平滑组：打开时，存储有关组之间颜色过渡的讯息。
Scale 缩放比例：确定 OBJ 文件内容的缩放比例。预设值 1.0 表示不进行缩放。
Optimize 优化：移除指定类型的重复元素，如 Vertices 顶点、Face Normals 面法线和 Texture Coordinates 纹理坐标。

Precision 精度：导出顶点数据的精度，表示小数之位数。精度使用 2 可减少 .obj 描述模型档案尺寸。

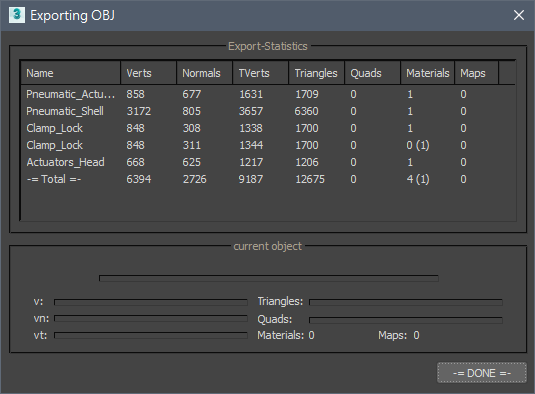

当前导出的 Pneumatic-Actuators.obj 模型档案约尺寸 950KB

Photoshop 3D 导入 Wavefront OBJ 模型

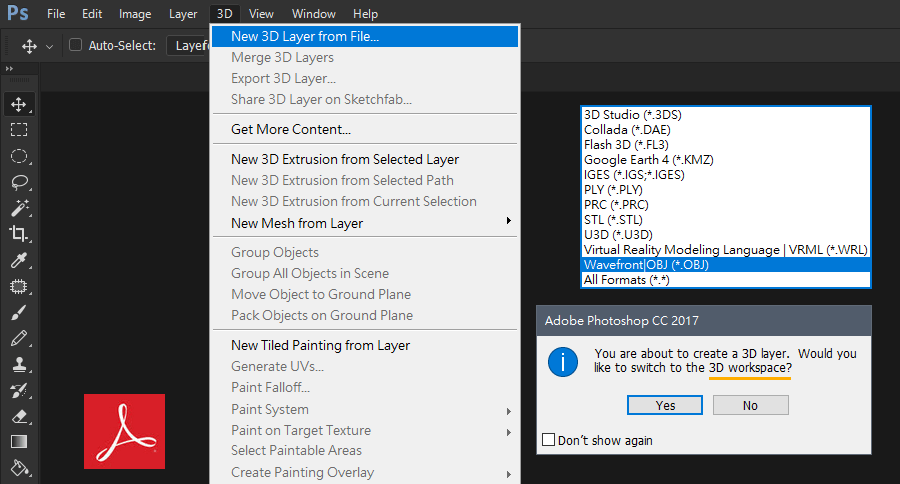

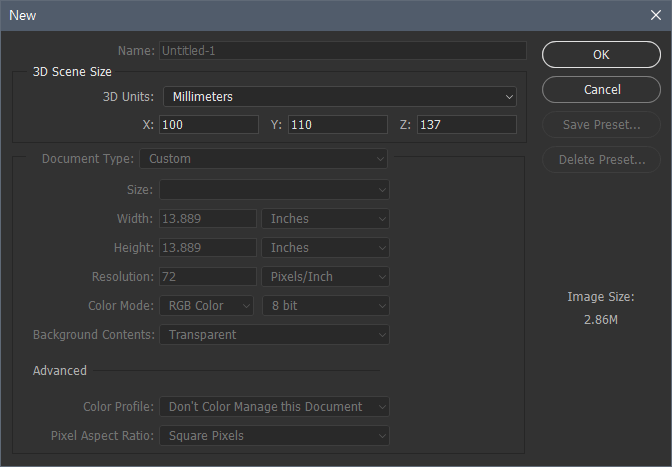

于 Adobe Photoshop 先建立一个例如 1000 × 1000 的空白图片，然后由上方 3D 选项选择导入 Wavefront OBJ 格式模型，此时亦会出现工作空间的转变提示，可以在右上角切换工作空间。

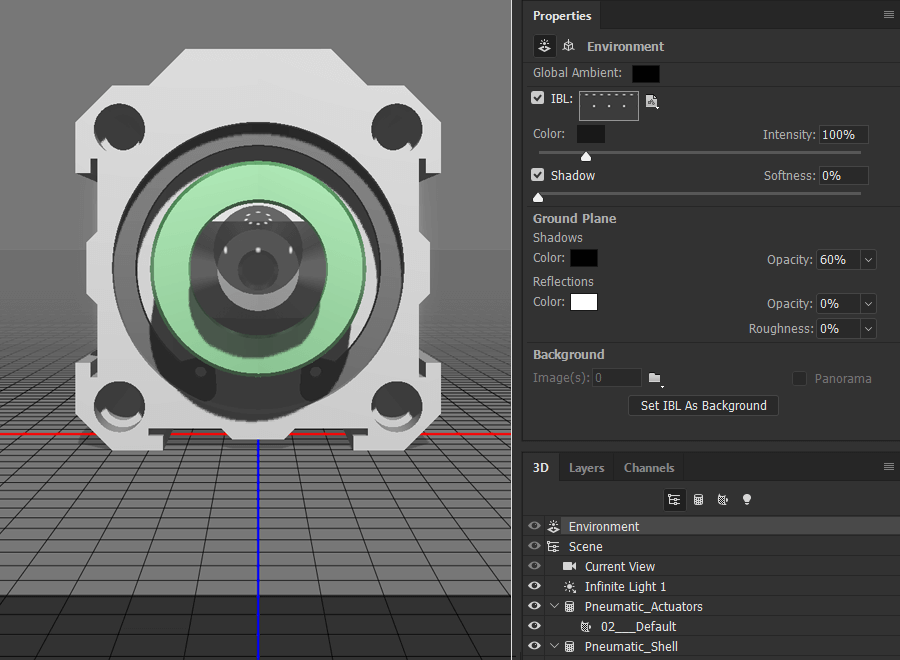

亦可以在 Photoshop 设置调整 3D PDF 的一些相关材质及空间环境，光源、相机等等可进一步阅读 Photoshop 说明。

使用 Photoshop 3D 输出 3D PDF 档案

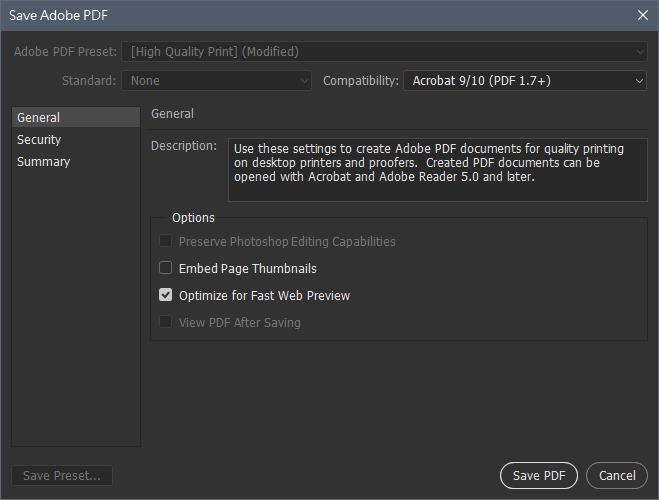

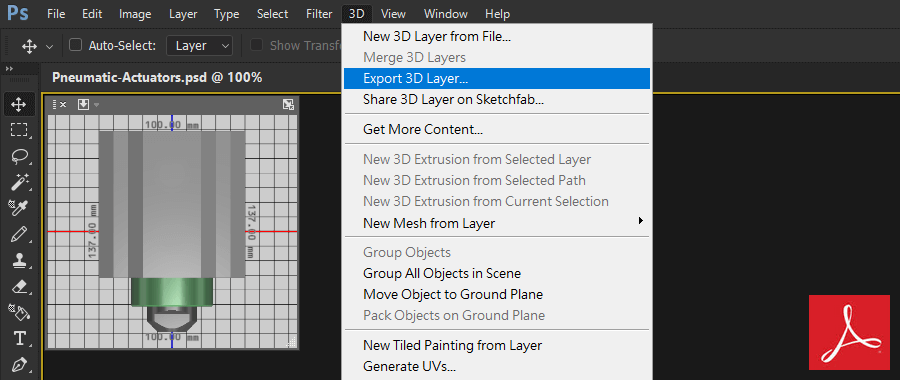

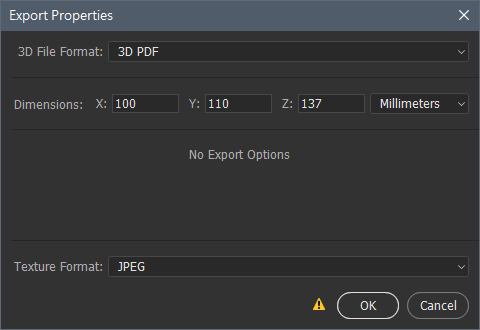

于 Adobe Photoshop 输出建立的 3D PDF 档案，由上方 3D 选项选择输出格式为 3D PDF。

导出完成结果 Adobe Photoshop Export 输出格式为 3D PDF 目前档案约尺寸 590KB。

开启 3D PDF 档案

第一次开启使用 3D PDF 的时候，会看到顶端显示具有以下讯息的黄色讯息列，都需要重新点选使用信任此份文件。3D 的动态性质使其有容易成为安全性弱点的可能。因此在 PDF 中自动播放 3D 内容预设为停用。

https://helpx.adobe.com/tw/acrobat/using/enable-3d-content-pdf.html

以下是本想直接透过网页呈现，应该是预设为停用所以无法放大缩小、旋转等功能。
需要下载后才能以 3D 动态方式浏览，安全性亦影响了方便性。

PDF 透过网页呈现，的语法但是 <object> 于 CSS 处理 Responsive Web Design 响应式，似乎和 <div> 结果不太一样。

<object name="pneumatic-actuators" type="application/pdf"
    data=".../Pneumatic-Actuators.pdf"
    width="100%"
    height="100%">
</object>

附加更新
Adobe Photoshop 3D 功能将在未来更新中移除。建议使用者可浏览 Adobe 新 3D 的 Substance 3D 工具。

採用 Adobe Photoshop 定位 3D Model 模型通过编辑纹理和光源包括无限光、聚光、点光以及环绕场景的影像型光源。Adobe Photoshop 可以开启 3D 格式：DAE (Collada)、OBJ、3DS、U3D 和 KMZ (Google Earth)。由于技术原因 Adobe Photoshop 的 3D 功能集无法在较新的作业系统中稳定运作，所以自 Adobe Photoshop 22.5 起移除这些功能。
