弹性联轴器、稳定轴与轴的连接

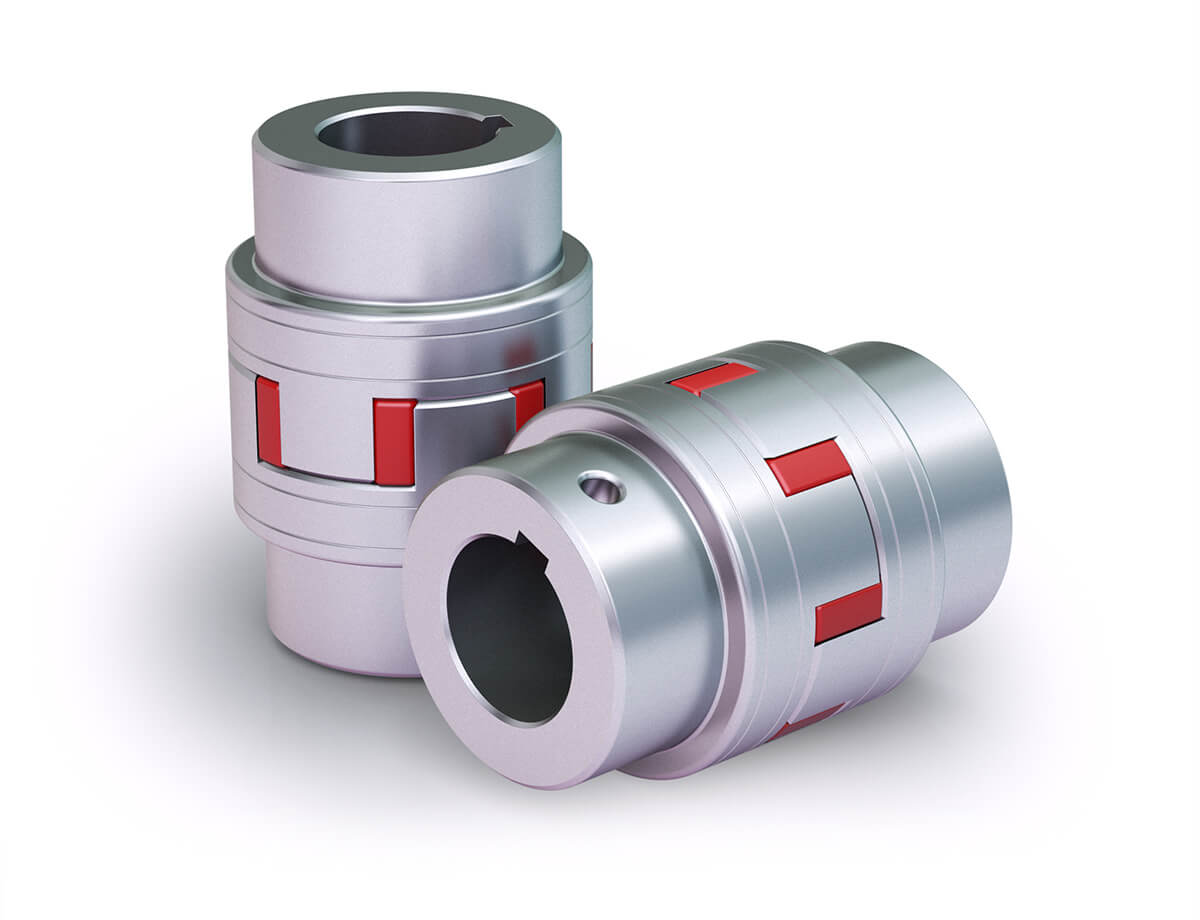

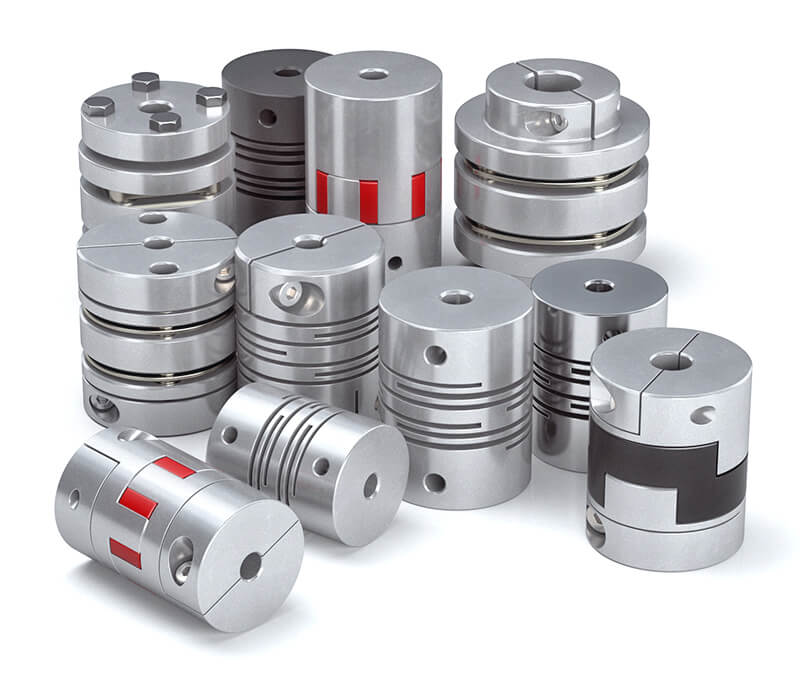

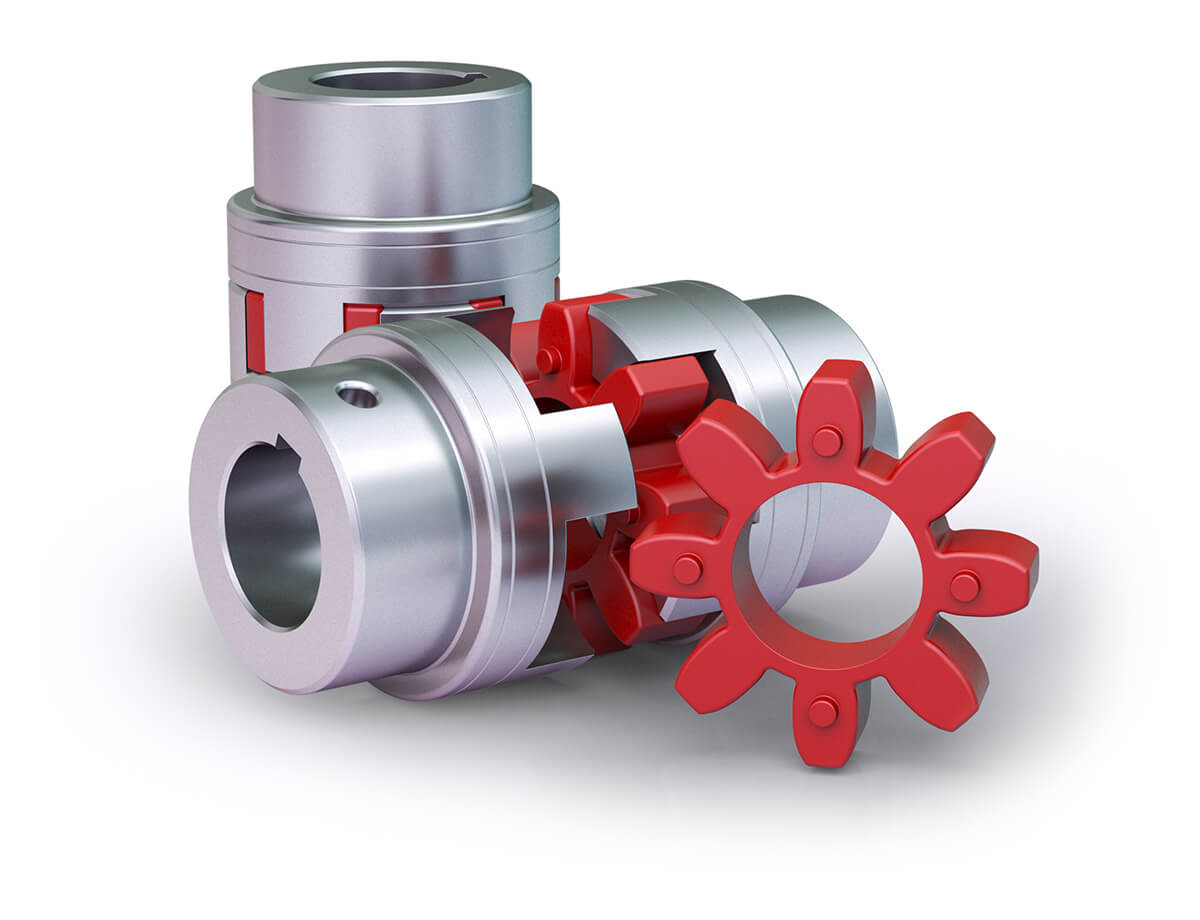

弹性联轴器和无背隙连轴器都是用于连接两个轴的装置,可以用于传递旋转力矩和转速。主要区别在于它们的工作原理和应用场景不同。「弹性联轴器」採用弹性元件将两个轴连接起来的装置,常用的弹性元件有弹簧、橡胶等。它们的主要作用是减少传递过程中的振动和冲击,并且可以一定程度上适应轴的偏移和转速不匹配等情况。弹性联轴器通常适用于较小的转矩和转速应用。

无背隙连轴器

无背隙连轴器採用齿轮传动原理的装置,可以将两个轴精确地连接起来,保持轴线的对称性和转动平稳。其特点是较高的精度和较大的承载能力,通常适用于高速、高精度的应用。弹性联轴器(无背隙连轴器)具有结构尺寸小、重量轻、传递扭矩高的特点,能有效改善机械的运行品质和稳定性。弹性联轴器使传动时的振动得到缓冲,并吸收由动力机的不均匀运转所产生的冲击。

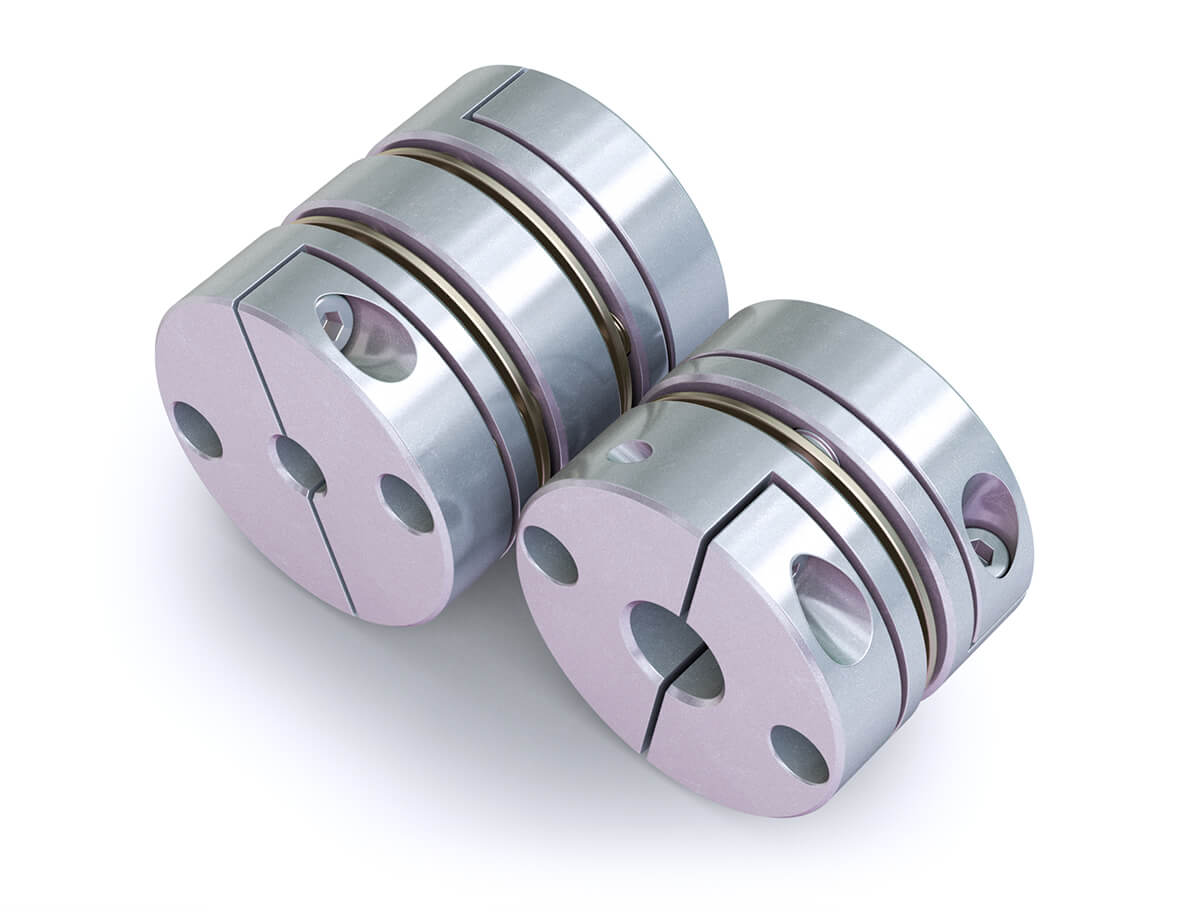

不锈钢联轴器、带沉孔膜片联轴器

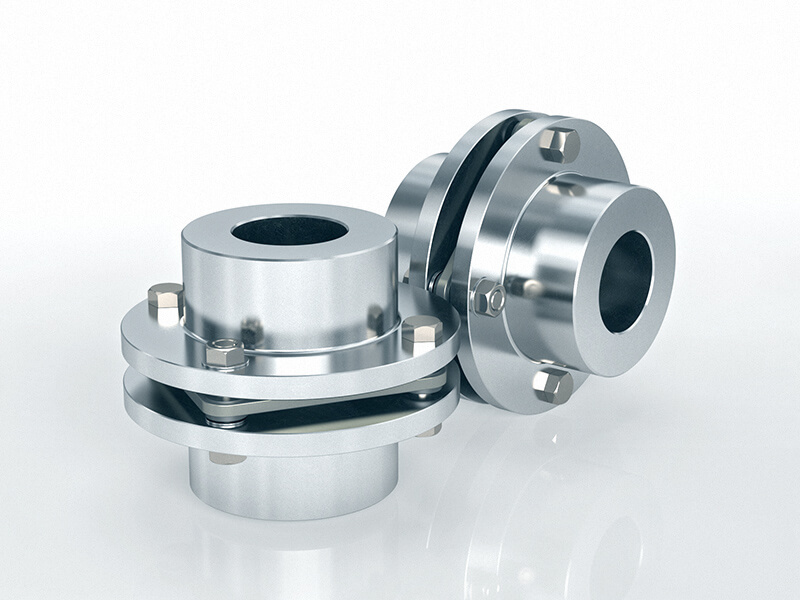

带不锈钢膜片联轴器,通常用于需要较大转矩和较高转速的应用。由两个端别连接到两个轴上,中间则有膜片作为弹性元件。膜片是採用金属片压成可以在弯曲时产生一定的弹性变形,并将两个轴连接在一起。膜片的材料和结构设计决定了联轴器的扭转刚性和弹性特性,也影响着其承载能力和使用寿命。优点在于具有较高的扭转弹性和弹性变形量,能够适应较大的轴偏移和振动,同时还能有效地减少轴间的冲击和震动。高刚性连轴器、钢片型联轴器弹簧钢片採用不锈钢制成、强度高、扭转刚性好,补偿偏差能力强。

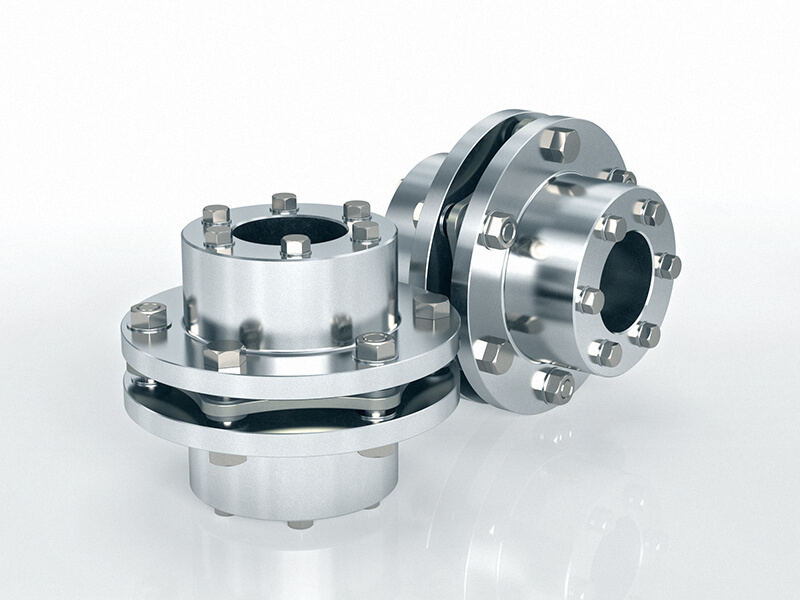

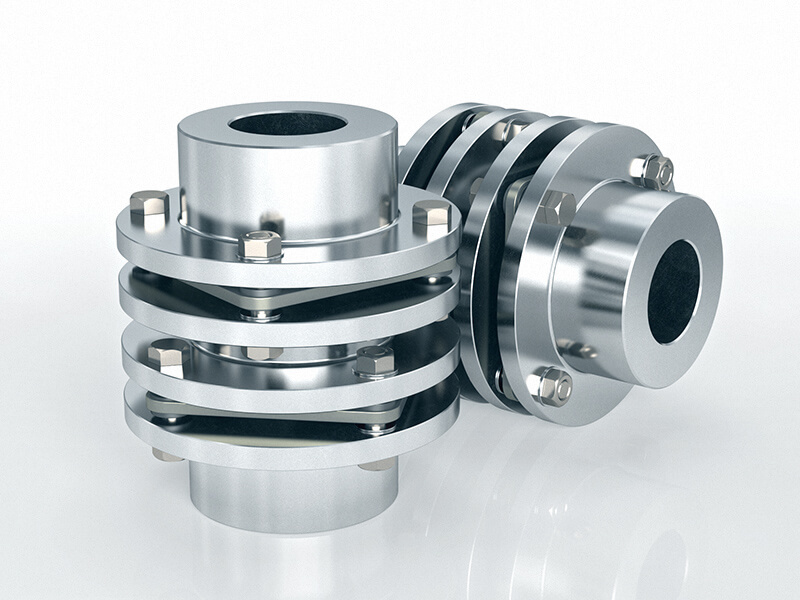

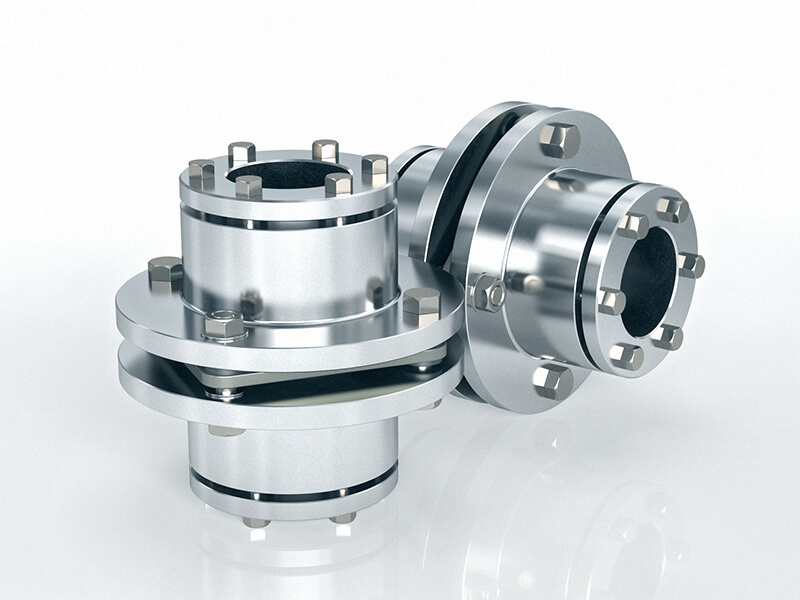

锥套式联轴器、高刚性钢片型联轴器、间隔套型联轴器 Tapered Section Power-Locker 锥形夹紧环联轴器提供高扭矩传输,并且容易安装和拆卸,提供较高的精度和较小的背隙,具有保护轴承免受到过度负载及高精度和可靠的动力输出结构。



联接传动轴并且传递动力

机械的传动和液压设备的传动、高负载的传动吸振性能好、发动机高温环境高湿度环境耐水解、临界速度偏移。联轴器为连结两轴传动动力之装置并传递安全矩的一种机械装置。连轴器在机械工作机构设计中有非常广泛的运用,可分为刚性联轴器及挠性联轴器两种,而其主要的功能在于连接两不相接的传动轴并且传递动力、可允许轴端有轴向的小量位移,而挠性联轴器更可针对两动力轴中心有欠对准现象的补偿,在许多的工具机及工作台上为不可或缺的元件。


当动力传达、两轴要配置成一直线发生困难时,或者两轴之安装非常简单时,应使用可挠性连轴器,它具有缓和冲击、吸收平行、偏角、轴向位差、改善位差、改善系统传统传动力特性的功能,因此在安装时即使发生少许之偏差而轴承也不会有勉强的情形。刚性联轴器为一无法造成偏心、偏角之元件,能使被连接的两轴固定成为一体,因此使用上同心度必需要求非常高。
