滚珠螺桿 Ball screw

滚珠螺桿 3D 电脑绘图效果着色

滚珠螺桿 3D Render 模型以 Autodesk 3ds max Render 着色，亦可以统一视觉角度及比例进行处理，其材质颜色可以容易变化、或说是特点介绍时的说明方式。应用于网站产品介绍，型录印刷或是 Acrobat PDF 电子型录的版面设计。

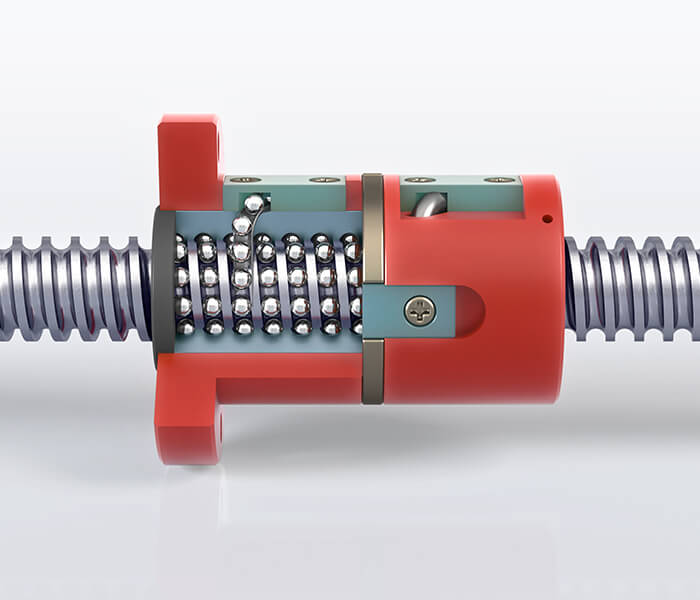

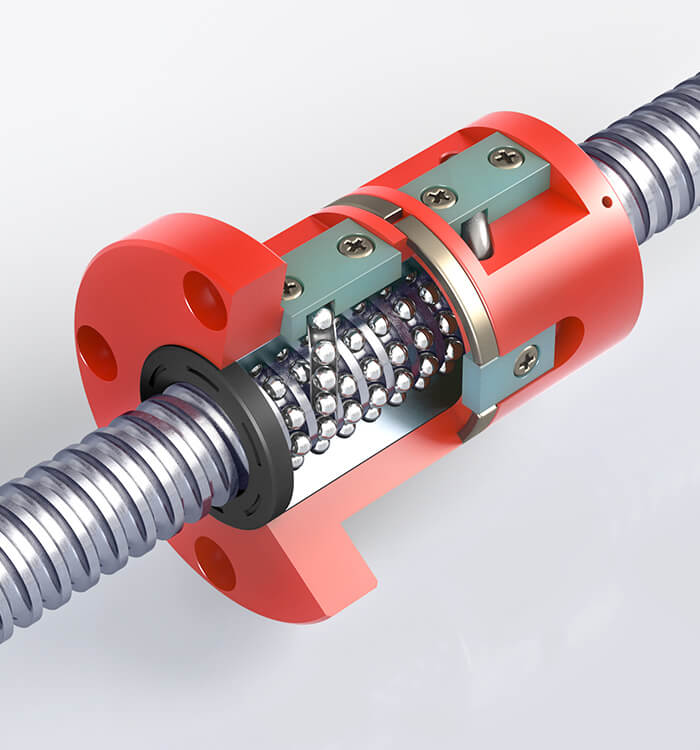

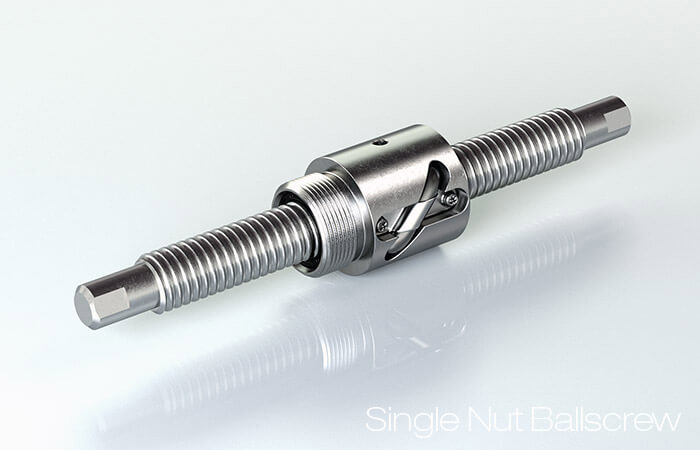

可调式无间隙单螺母

可调式无间隙单螺母 Backlash-Free Adjustable Single Nut 用于精密传动的机械元件，通过调节螺母内部的压力来消除传动系统中的间隙提高传动精度，由螺母本体、前压片、后压片和调节螺旋弹簧等组成。使得螺母与滚珠螺桿之间紧密贴合，从而达到高精度、消除间隙的传动效果。具有传动精度高、工作稳定性好、使用寿命长等优点。

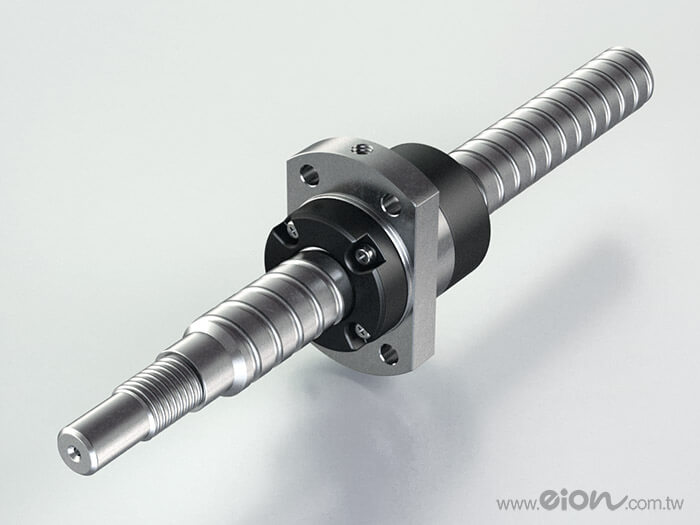

高导程滚珠螺桿

高导程滚珠螺桿 High Lead Ball-Screw 为机械传动元件由螺桿螺桿、螺母和滚珠组成。高导程滚珠螺桿的特点是导程大，适用于高速运动，并且具有高精度和高刚性。精密级高导程滚珠螺桿螺桿，採用 Gothic 哥德式沟槽设计，高精密研磨技术提供更高的 Movement Speed 移动速率、达到更顺畅的钢珠迴流高顺畅性且低噪音，可应用 High Speed Cutting 高速切削、更高速平滑的环境下运作，但需要使用高速润滑油来减少摩擦和磨损。

高导程螺帽航空工业的应用

高导程滚珠螺桿用于飞机起落架的伸缩和定位、确保起落架的平稳运动和可靠性。飞机襟翼控制、可调节部件用于改变飞机升力和阻力精确的位置调整。引擎推力调整高导程滚珠螺桿在航空工业中扮演着关键角色，确保飞机的运动控制和性能。

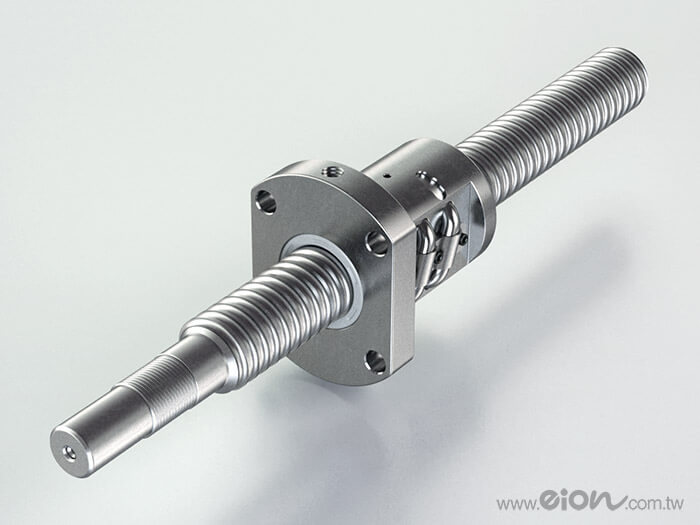

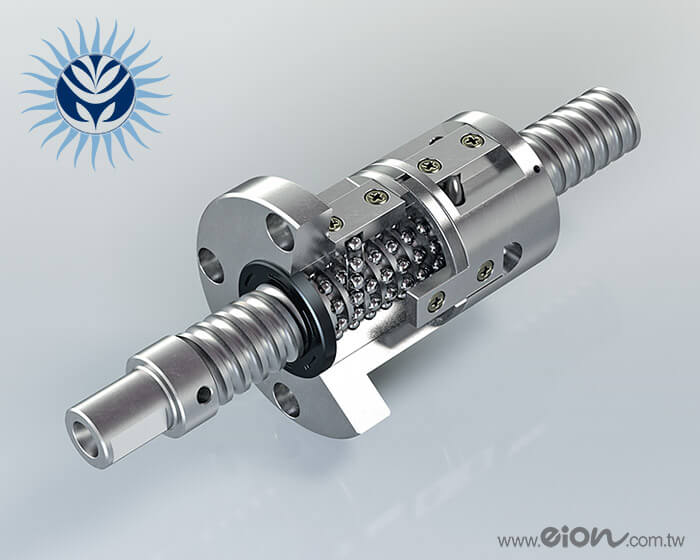

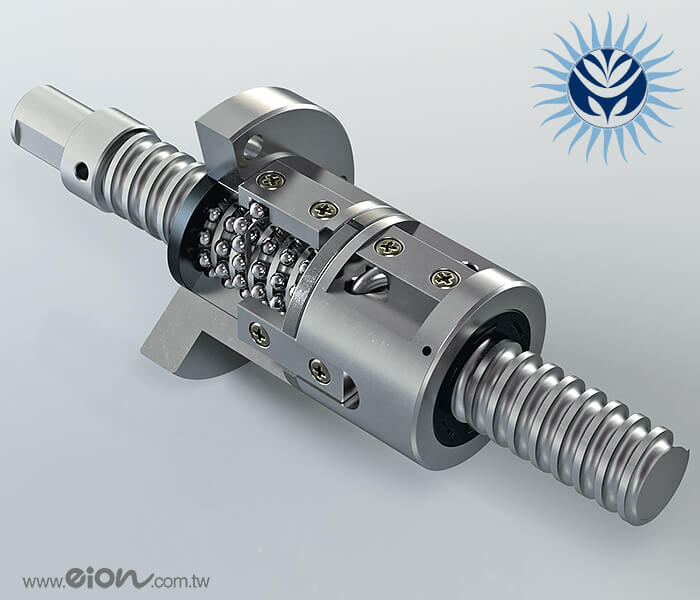

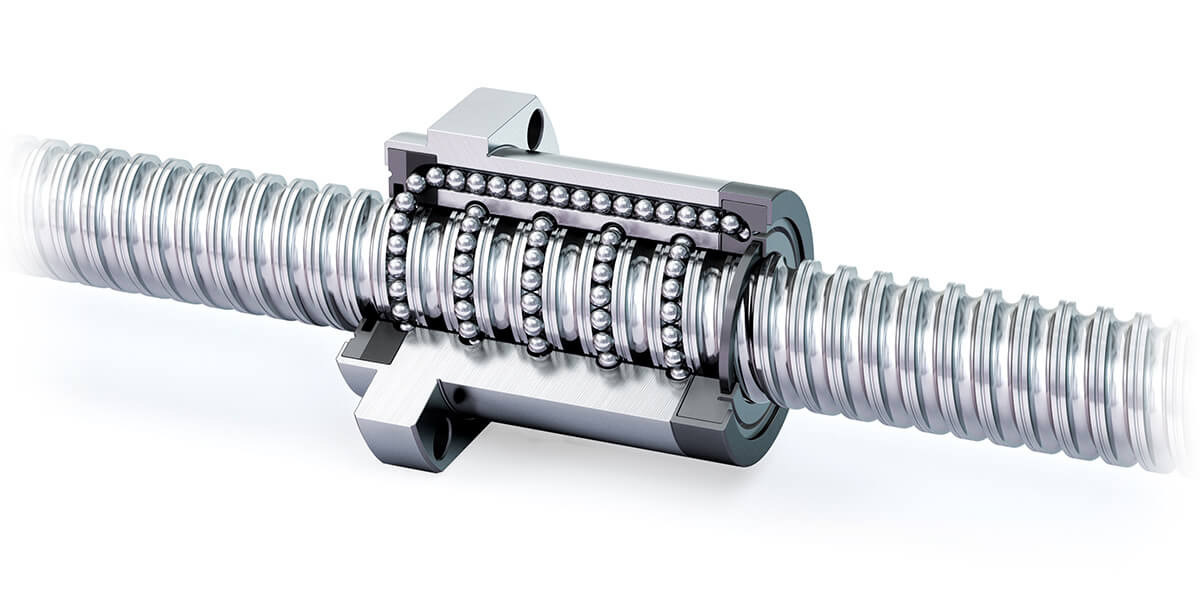

钢珠滚动外循环设计、凸管外循环法兰型

滚珠螺桿的螺帽採用外循环设计从旋沟槽进入弯管后通过弯管再回到螺旋沟槽，优点可以提供较顺畅之钢珠迴流、较低噪音。而且处于重负荷的双螺帽应用设计以及高导程或是较大轴径的 Ball-Screw 滚珠螺桿情况下可以提供较佳的工作品质。

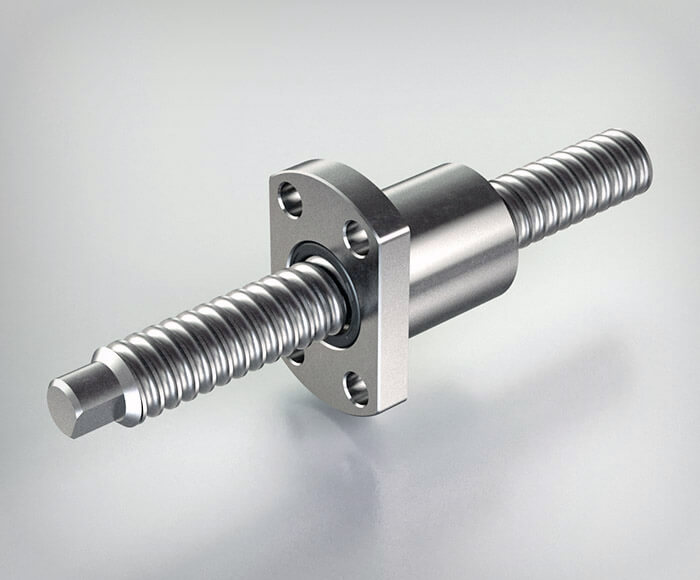

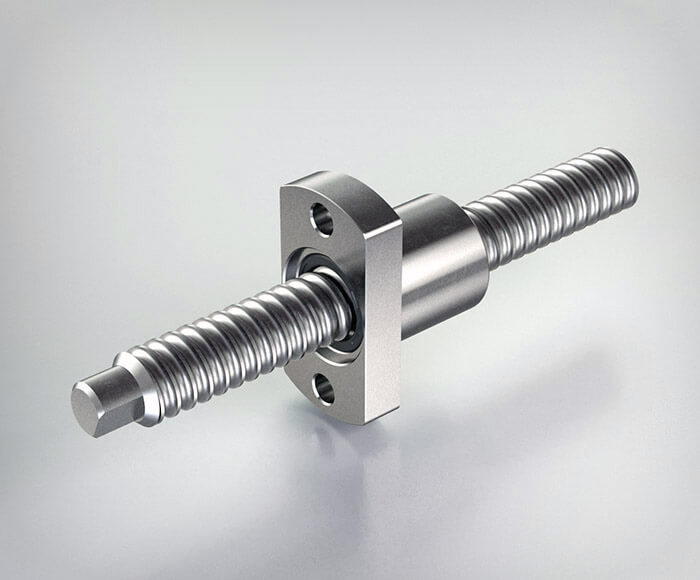

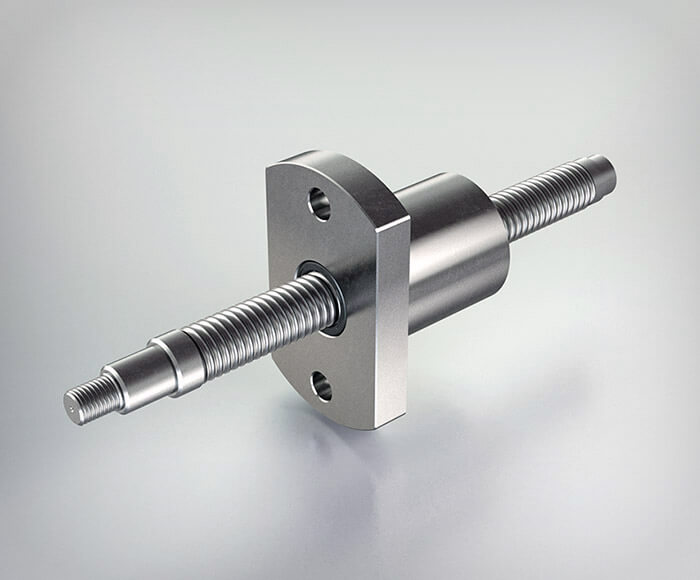

微小型滚珠螺桿

微型滚珠螺桿 Micro Ball Screw 应用于自动化设备、半导体设备、轻型工件的自动化生产、医疗设备、直线往返方向传动、精密电动升降环境使用、依据使用环境及承载因素选择轴径及固定方式。

微小型滚珠螺桿 Micro Ball Screw 轴径 4mm 至 12mm 适用空间小或是因为空间限制及依据 Ball-Screw Lead Design 导程设计的应用，轻量化的动力工作环境，其 Repeat Positioning Accuracy 往返重复定位精度高。多应用于精密型专用机、Electronic Equipment 电子设备、Medical Equipment 医疗设备、Inspection Equipment 检验设备。

直线对开导轨模组

双向滚珠螺桿(正反牙滚珠螺桿)双向变距直线螺桿，左右正反转对开使用于相向开合运动的机械传动元件，由正反牙螺桿和两个左右旋滚珠螺桿组成。双向滚珠螺桿的高精度能够有效地减少传动间隙，提高定位精度和重復定位精度、摩擦系数小，传动效率高能够承受较大的负荷和冲击。

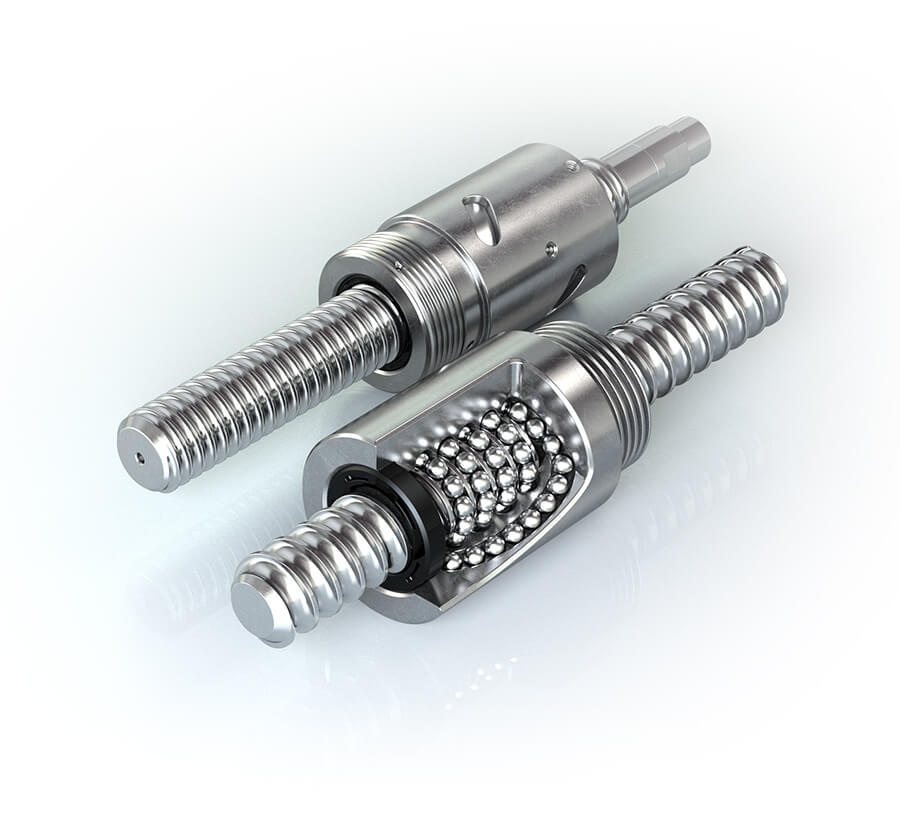

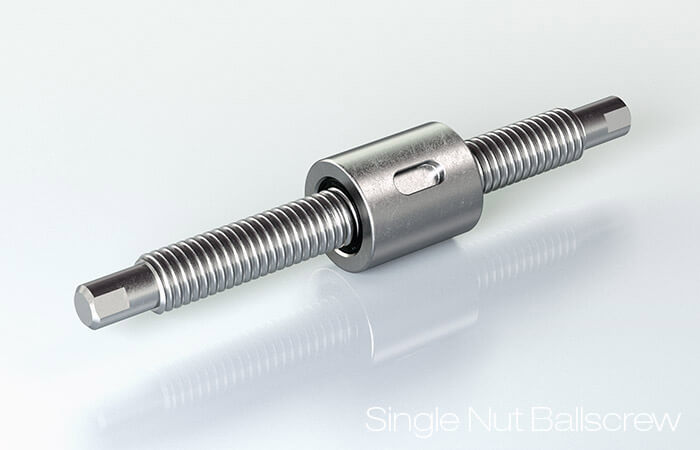

圆筒型螺帽滚珠螺桿(键槽螺帽)

圆筒型滚珠螺桿，无法兰设计使螺帽外径精巧不佔空间，适合机台之内部空间较小的机器设备应用，具有高速运动、高精度、高刚性和低噪音的特点。适用于需要高速运动和高精度及考量安装空间时的应用。

螺帽的固定方式

键槽型螺帽设计，转换旋转运动螺帽的键槽可以提升高负载能力，以防止螺母旋转。具有高精度、高刚性和高负载能力的特点通常适用于需要高负载，例如机床进给系统、自动化生产设备等。法兰型滚珠螺桿与键槽型滚珠螺桿的区别是法兰型螺桿具有固定的法兰，可用于固定端和支撑端。法兰型螺桿通常具有更高的负载能力和更高刚性的应用。选择螺帽的固定方式时，根据不同的紧固力矩使用场合来选择，避免其在运动中发生松动或脱落，以确保固定的稳定性，达到实际的力矩工作需求。

3D 电脑着色 3D Render 产品绘图

Model in Rhino Render in 3dsmax

3D 产品绘图、自动化生产设备 Transmission Parts 传动零件绘图

自动化生产设备的传动零件是指用于实现动力传递和转换的零部件，滚珠螺桿、联轴器、齿轮、皮带、链条、减速机、电机等。滚珠螺桿可以直线往返方向传动的线性运动、齿轮能够实现不同转速、不同扭矩的传递、减速机可以将高速低扭矩的电机输出转化为低速高扭矩的输出、皮带和链条可以距离的传动，联轴器可以具有减震和缓冲的效果。
