转矩单位换算、扭力单位换算

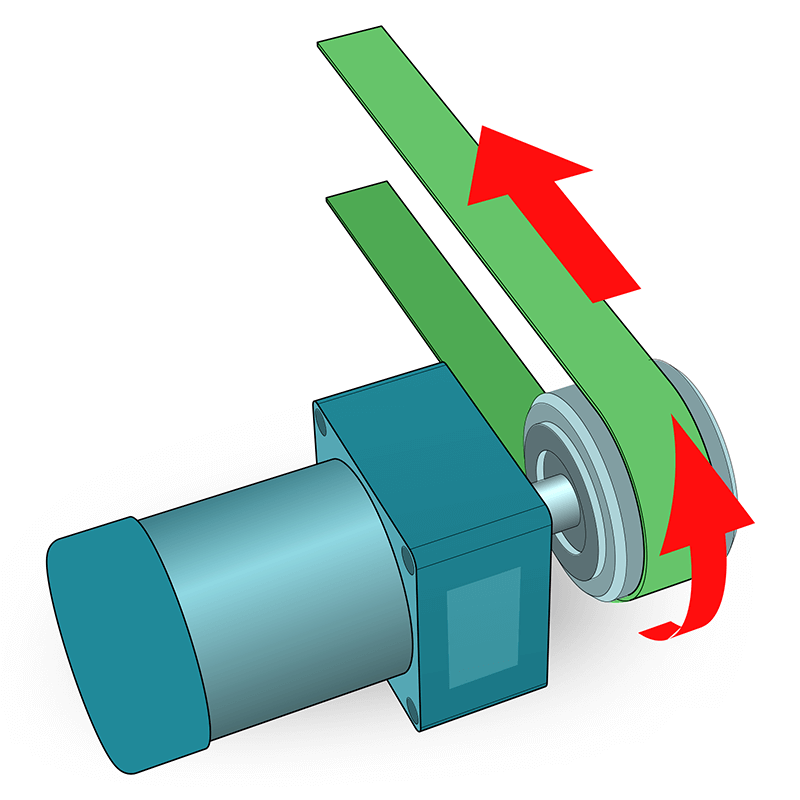

转矩 Torque 和扭力 Torsion 用于描述物体绕着中心轴的转动效应。转矩通常表示绕着轴旋转的物体所受到的力和力臂的乘积、扭力是将物体扭曲的力,通常表示绕着轴旋转的物体所受到的力和力臂的比值,根据具体的情况选择合适的物理量来描述旋转机械的运动状态和材料的力学性质。
转换力矩 Torque 转矩
转换力矩 Torque 扭矩(转矩)在物理学中的力矩,等于力和力臂的乘积,SI 国际单位是牛顿米 N·m,还有公制 kgf.m、英制 lbf.ft 的扭矩单位,例如 1 kgf.m = 9.807 N.m,而磅尺 7.233 lbf.ft 则是英制的扭矩单位。
单位 | 国际 SI 单位 | 英制 | 公制 | ||||||
---|---|---|---|---|---|---|---|---|---|
mN.m | cN.m | N.m | ozf.in | lbf.in | lbf.ft | gf.cm | kgf.cm | kgf.m | |
1 mN.m | 1 | 0.1 | 0.001 | 0.142 | 0.009 | 0.0007 | 10.2 | 0.01 | 0.0001 |
1 cN.m | 10 | 1 | 0.010 | 1.416 | 0.088 | 0.007 | 102 | 0.102 | 0.001 |
1 N.m | 1000 | 100 | 1 | 141.6 | 8.851 | 0.738 | 10197 | 10.2 | 0.102 |
1 ozf.in | 7.062 | 0.706 | 0.007 | 1 | 0.0625 | 0.005 | 72 | 0.072 | 0.0007 |
1 lbf.in | 113 | 11.3 | 0.113 | 16 | 1 | 0.083 | 1152.1 | 1.152 | 0.0115 |
1 lbf.ft | 1356 | 135.6 | 1.356 | 192 | 12 | 1 | 13826 | 13.83 | 0.138 |
1 gf.cm | 0.098 | 0.01 | 0.0001 | 0.014 | 0.0009 | 0.00007 | 1 | 0.001 | 0.00001 |
1 kgf.cm | 98.07 | 9.807 | 0.098 | 13.89 | 0.868 | 0.0723 | 1000 | 1 | 0.01 |
1 kgf.m | 9807 | 980.7 | 9.807 | 1389 | 86.8 | 7.233 | 100000 | 100 | 1 |
符号为 N m 或 N·m。牛顿米 Newton metre 国际单位制力矩单位。
N.m lbf.ft kgf.m
三相马达电流对照表
三相马达及感应电动机的标准,制定马达电动机的技术要求和性能指标,以确保在各种应用环境场合下的正常运行和安全性。
IEC 是国际标准化组织 International Electrotechnical Commission 负责制定电气、电子和相关技术领域的标准。IEC 60034-1 是 IEC 制定的有关旋转电机的标准,包括三相马达和感应电动机等。
NEMA 是美国电气设备制造商的贸易协会 National Electrical Manufacturers Association 规化制定电气设备和系统的标准。NEMA MG1 是 NEMA 制定的有关旋转电机的标准,包括三相马达和感应电动机等。
JIS 是日本的国家标准 Japanese Industrial Standards 涵盖各种不同的领域和行业。JIS C 4210 是 JIS 制定的有关旋转电机的标准,包括三相马达和感应电动机等。
GB 标准是中华人民共和国国家标准,涵盖各种不同的领域和行业。GB/T 755 是中国制定的有关旋转电机的标准,包括三相马达和感应电动机等。
鼠笼式感应电动机 Squirrel Cage Induction Motor 是常见的交流电动机,也被称为感应电动机。主要部分包括转子、定子、端盖和轴承。转子是由铜条制成的平行排列在转子轴上,形成环形结构。定子是由三相绕组制成的,安装在电动机的外壳中。当三相交流电流通过定子绕组时,会在定子绕组中产生旋转磁场。磁场会产生磁通量,穿过转子的铜线,工作原理由于法拉第电磁感应定律的作用,电磁学的基本定律,电动机转子中产生转矩使转子跟着旋转,转子在没有物理连接的情况下也能转动。
三相感应电动机 220V/60Hz
额定频率 50Hz 或 60Hz 鼠笼式感应电动机 (SCIM) CNS 14400
二极 2-Pole | 四极 4-Pole | 六极 6-Pole | ||||||
---|---|---|---|---|---|---|---|---|
马力 HP | 仟瓦 kW | 电流 A | 马力 HP | 仟瓦 kW | 电流 A | 马力 HP | 仟瓦 kW | 电流 A |
0.25 | 0.18 | 1 | 0.25 | 0.18 | 1.1 | 0.25 | 0.18 | 1.3 |
0.5 | 0.37 | 1.5 | 0.5 | 0.37 | 1.9 | 0.5 | 0.37 | 2.2 |
1 | 0.75 | 2.9 | 1 | 0.75 | 3.4 | 1 | 0.75 | 3.6 |
2 | 1.5 | 5.5 | 2 | 1.5 | 6.1 | 2 | 1.5 | 6.8 |
3 | 2.2 | 8 | 3 | 2.2 | 8.7 | 3 | 2.2 | 9.3 |
5 | 3.7 | 12.9 | 5 | 3.7 | 13.5 | 5 | 3.7 | 15.1 |
7.5 | 5.5 | 19.2 | 7.5 | 5.5 | 20.1 | 7.5 | 5.5 | 22.3 |
10 | 7.5 | 25.1 | 10 | 7.5 | 25.1 | 10 | 7.5 | 28.1 |
15 | 11 | 27.1 | 15 | 11 | 36.7 | 15 | 11 | 39.1 |
20 | 15 | 48.1 | 20 | 15 | 50.3 | 20 | 15 | 51.2 |
25 | 18.5 | 60.8 | 25 | 18.5 | 62.9 | 25 | 18.5 | 64.4 |
30 | 22 | 72.1 | 30 | 22 | 72.9 | 30 | 22 | 76.8 |
40 | 30 | 95.1 | 40 | 30 | 96.7 | 40 | 30 | 100 |
50 | 37 | 121 | 50 | 37 | 124 | 50 | 37 | 126 |
60 | 45 | 143 | 60 | 45 | 144 | 60 | 45 | 148 |
75 | 55 | 174 | 75 | 55 | 185 | 75 | 55 | 195 |
100 | 75 | 229 | 100 | 75 | 244 | 100 | 75 | 264 |
125 | 90 | 285 | 125 | 90 | 295 | 125 | 90 | 314 |
150 | 110 | 343 | 150 | 110 | 358 | 150 | 110 | 383 |
175 | 132 | 412 | 175 | 132 | 414 | 175 | 132 | 424 |
200 | 160 | 489 | 200 | 160 | 495 | 200 | 160 | 513 |
三相感应电动机 380V/50Hz
二极 2-Pole | 四极 4-Pole | 六极 6-Pole | ||||||
---|---|---|---|---|---|---|---|---|
马力 HP | 仟瓦 kW | 电流 A | 马力 HP | 仟瓦 kW | 电流 A | 马力 HP | 仟瓦 kW | 电流 A |
0.25 | 0.18 | 0.66 | 0.25 | 0.18 | 0.67 | 0.25 | 0.18 | 0.79 |
0.5 | 0.37 | 0.89 | 0.5 | 0.37 | 1.24 | 0.5 | 0.37 | 1.34 |
1 | 0.75 | 1.7 | 1 | 0.75 | 2.13 | 1 | 0.75 | 2.28 |
2 | 1.5 | 3.22 | 2 | 1.5 | 3.82 | 2 | 1.5 | 4.2 |
3 | 2.2 | 4.6 | 3 | 2.2 | 5.18 | 3 | 2.2 | 5.74 |
5 | 3.7 | 7.36 | 5 | 3.7 | 8.03 | 5 | 3.7 | 9.32 |
7.5 | 5.5 | 11.1 | 7.5 | 5.5 | 12 | 7.5 | 5.5 | 13 |
10 | 7.5 | 14.5 | 10 | 7.5 | 15.2 | 10 | 7.5 | 16.6 |
15 | 11 | 21.3 | 15 | 11 | 21.6 | 15 | 11 | 22.9 |
20 | 15 | 27.7 | 20 | 15 | 28.3 | 20 | 15 | 30.9 |
25 | 18.5 | 35.2 | 25 | 18.5 | 36 | 25 | 18.5 | 38.2 |
30 | 22 | 41.3 | 30 | 22 | 43.9 | 30 | 22 | 46.3 |
40 | 30 | 54.2 | 40 | 30 | 58.6 | 40 | 30 | 60 |
50 | 37 | 70.8 | 50 | 37 | 72 | 50 | 37 | 78.7 |
60 | 45 | 84.5 | 60 | 45 | 83.5 | 60 | 45 | 93.4 |
75 | 55 | 102 | 75 | 55 | 118 | 75 | 55 | 117 |
100 | 75 | 135 | 100 | 75 | 144 | 100 | 75 | 160 |
125 | 90 | 167 | 125 | 90 | 180 | 125 | 90 | 188 |
150 | 110 | 203 | 150 | 110 | 220 | 150 | 110 | 230 |
175 | 132 | 244 | 175 | 132 | 254 | 175 | 132 | 255 |
200 | 160 | 285 | 200 | 160 | 290 | 200 | 160 | 302 |
以上数值为参考值,详细规格请依电动机厂商数值为准。
扭力换算及马达规格表
扭力换算表 TORQUE CONVERSION FORM
单位 | 英制 | 国际 SI 标准 | ||
---|---|---|---|---|
kgf-cm | kgf-m | N.cm | N.m | |
kgf-cm | 1 | 0.01 | 9.807 | 0.098 |
kgf-m | 100 | 1 | 980.7 | 9.807 |
N.cm | 0.102 | 0.001 | 1 | 0.001 |
N.m | 10.2 | 0.102 | 100 | 1 |
一般马达规格表 MOTOR SPECIFICATION SHEET
马达的极数指的是电动机中磁场的极数,它决定了马达转子的转速。在完整的电週期内,如果磁场的极数是偶数个,那么马达的转子每转一圈就需要两个完整的电週期,这就是2极马达;如果磁场的极数是4个,那么马达的转子每转一圈就需要四个完整的电週期,这就是4极马达。因此 2 极和 4 极马达的转速差异很大,2极马达转速较高通常用于高速应用,例如风扇、离心泵等,而4极马达转速较低常用于压缩机、输送带等。极数不仅会影响马达的转速和扭矩,还会影响马达的效率、功率因数等性能。需要根据实际应用情况综合考虑各种因素,选择适合的极数和规格。
OUTPUT 输出 | 2 极 2-Pole | 4 极 4-Pole | |||||||||
---|---|---|---|---|---|---|---|---|---|---|---|
千瓦 (k.w.) | 马力 (H.p) | 轴径 Shaft Dia (mm) | 50Hz | 60Hz | 轴径 Shaft Dia (mm) | 50Hz | 60Hz | ||||
扭力 (kgm) | 转速 (rpm) | 扭力 (kgm) | 转速 (rpm) | 扭力 (kgm) | 转速 (rpm) | 扭力 (kgm) | 转速 (rpm) | ||||
0.20 | 0.25 | 11 | 0.07 | 3000 | 0.06 | 3600 | 11 | 0.13 | 1500 | 0.11 | 1800 |
0.40 | 0.50 | 14 | 0.13 | 0.11 | 14 | 0.25 | 0.21 | ||||
0.75 | 1.00 | 19 | 0.24 | 0.20 | 19 | 0.49 | 0.41 | ||||
1.50 | 2.00 | 24 | 0.49 | 0.41 | 24 | 0.97 | 0.81 | ||||
2.20 | 3.00 | 24 | 0.71 | 0.59 | 24 | 1.40 | 1.20 | ||||
3.70 | 5.00 | 28 | 1.20 | 1.00 | 28 | 2.40 | 2.00 | ||||
5.50 | 7.50 | 38 | 1.80 | 1.50 | 38 | 3.60 | 3.00 | ||||
7.50 | 10.00 | 38 | 2.40 | 2.00 | 38 | 4.90 | 4.10 | ||||
11.00 | 15.00 | 42 | 3.60 | 3.00 | 42 | 7.10 | 6.00 | ||||
15.00 | 20.00 | 42 | 4.90 | 4.10 | 42 | 9.70 | 8.10 | ||||
18.50 | 25.00 | 42 | 6.00 | 5.00 | 42 | 12.00 | 10.00 | ||||
22.00 | 30.00 | 48 | 7.10 | 6.00 | 48 | 14.30 | 11.90 | ||||
30.00 | 40.00 | 55 | 9.70 | 8.10 | 55 | 19.50 | 16.20 |
扭矩 (N-m) = 功率(KW) × 9549 / 转速(rpm)
扭矩 (Kgm) = 扭矩(N.m) / 9.8
3D 产品绘图、自动化生产设备 Transmission Parts 传动零件绘图
自动化生产设备的传动零件是指用于实现动力传递和转换的零部件,滚珠螺桿、联轴器、齿轮、皮带、链条、减速机、电机等。滚珠螺桿可以直线往返方向传动的线性运动、齿轮能够实现不同转速、不同扭矩的传递、减速机可以将高速低扭矩的电机输出转化为低速高扭矩的输出、皮带和链条可以距离的传动,联轴器可以具有减震和缓冲的效果。
