SolidWorks, Pro/ENGINEER 模型转档

通用的 3D 模型转档

通用的 STEP 模型转档格式可以将不同 CAD 绘图软体工具之间模型解决方案 3D 模型转换成 Unified Format 统一的格式，使得模型可以在不同的软体之间进行交换和共享。通用的 STEP (*.step) 模型转档是常用的 3D 模型交换格式，其全称为 Standard for the Exchange of Product model data。STEP 模型转档是 International Standard 国际标准，由国际标准化组织 ISO 制定和管理，目的是为了解决不同 Computer-Aided Design 电脑辅助设计软体之间的模型交换问题。

解决不同 CAD 软体之间的 3D Model Exchange 模型交换问题，需要根据实际情况进行调整和选择以确保转换后的模型符合要求。不同的 CAD 软体使用不同的档案格式所以产生不兼容，使得模型无法直接进行交换。模型转换时不同软体之间的算法和数据结构不同，可能会导致模型精度损失如尺寸、Position 位置和 Orientation 方向等，STEP 模型转档还可以在制造、工程、建筑等领域中进行数据交换和共享，以便更好地协作和沟通。

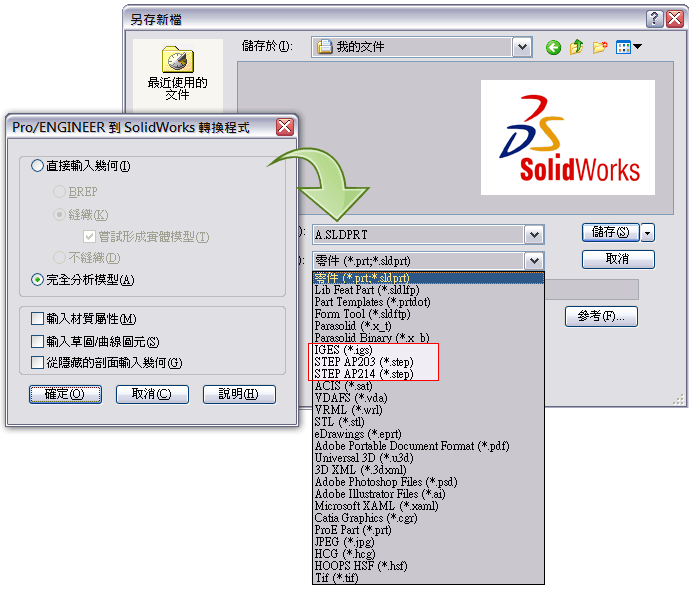

SolidWorks 模型转档 (可开启的格式 例如 Pro/e) Pro/ENGINEER 到 SolidWorks 转换程式。将 Pro/e 模型读入 SolidWorks 再另存新档 如 IGES (*.igs) 或 STEP (*.step)

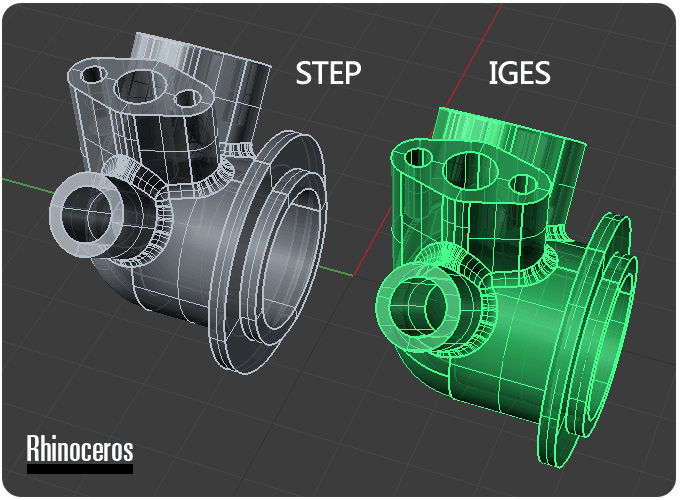

STEP in McNeel Rhino 3D

尝试用 Rhinoceros 打开后两个格式是相同没问题、最大差异是 IGES 模型 Polysurfaces 会变成 Surfaces 的差距需要用 Join 再次接合成 Polysurfaces 但是高复杂度的模型就会是很麻烦的事。

STEP Block 图块、图块定义可以同时更新所有该图块的引例。则使用 Explode 指令分解，可能会是 Closed Polysurfaces 或是 Open Polysurfaces 在 3D Render 渲染如 3ds max + Vray 则需要检查每一个模型状况，才能正确 Render 着色出模型。

压缩档案大小比较

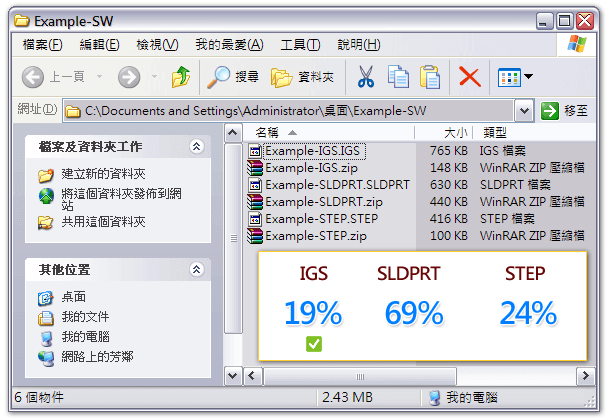

考虑用邮件传递时的档案大小比较了 IGES, SLDPRT, STEP 等格式、再压成压缩档 ZIP。
可由下图比较出同样的模型下 IGES 压缩后档案最小。

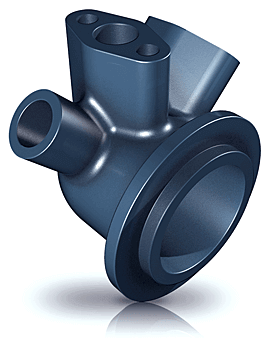

动画制作上需要依模型的情况编辑及调整然后再转档成 Meah (*.3ds) 或採用 .STEP 再匯入 3dsmax 软体中套材质及制作动画。以上仅供初步的 3D 模型转档参考、细节则依制作内容再于讨论克服。

SolidWorks Files (*.sldprt, *.sldasm, *slddrw)
Part Files (*.prt, *.sldprt)
Assembly Files (*.asm, *.sldasm)
Drawing Files (*.drw, *.slddrw)
Adobe Photoshop Files (*.psd)
Adobe Illustrator Files (*.ai)
DXF (*.dxf)
DWG (*.dwg)
IGES (*.igs, *.iges)
STEP AP203/214 (*.step, *.stp)
Lib Feat Part (*.lfp, *sldlfp)
Template (*.prtdot, *.asmdot, *.drwdot)
Parasolid (*.x_t, *.x_b, *.smt_txt, *xmt_bin)
ACIS (*.sat)
VDAFS (*.vda)
VRML (*.wrl)
STL (*.stl)
Catia Graphics (*.cgr)
ProEngineer Part (*.prt, *.prt.*, *.xpr)
ProEngineer Assembly (*.asm, *.asm.*, *.xas)
UGII (*.prt)
Autodesk Inventor Part (*.ipt)
Autodesk Assembly (*.iam)
Solid Edge Part (*.par, *.psm)
Solid Edge Assembly (*.asm)
CADKEY (*.prt, *.ckd)
Add-ins (*.Dynamic-link_library|dll)
IDF (*.emn, *.brd, *.bdf, *idb)
