IKO 线性导轨・滚柱导轨・滚珠模组导轨依导向形式的不同大致分为导轨导向、轴导向及平面导向等类型。IKO 直线导轨系列产品是机械定位机构中减少直线运动摩擦不可或缺的零部件。提供范围广泛的产品，包括直线导轨和圆柱滚子型直线导轨系统，以及滚珠花键系列。产品规格从世界上最小的 1mm 轨道宽到具有高刚性、高承载能力的大型导轨等。广泛使用于最先端的半导体制造机械和大型的机床设备、建设机械。
轨道导向直线导轨直线滚珠导轨 MH ML, MLF, LWL, LWLF 直线导轨採用两列钢球与轨道四点接触的配置结构，虽然很小，却能在承受方向和大小变动的负荷和復合负荷时依然保持稳定的精度和刚性。直线导轨是在小型直线导轨 L 系列上内置润滑零件 C-Lube 从而实现了长期免维护的产品。
直线滚柱导轨 MX LRX, LRXD, LRXS 高刚性滚柱型 LRXD 直线导轨为刚性最高的系列，圆柱滚子直线导轨超级 X 将四列圆柱滚子平衡的平行配置在高刚性外壳内部，运行顺畅、高稳定、高精度和高刚性，是一款高性能圆柱滚子型直线导向装置。在承受重负荷和变动负荷时弹性变位量也很小而稳定，适合用于有振动和冲击的部位。
交叉滚柱导轨 CRW, CRWM 交叉滚子直线导轨是一种在两条作为轨道槽的 V 字形双平面轨道台之间装入附带保持架的圆柱滚子的直线导向装置。由于圆柱滚子交替正交配置，可承受各个方向的负荷，进行极高精度的顺畅的直线运动，完全解决了保持架偏向的问题。能安心地用于立轴等传统的交叉滚子直线导轨不易使用的用途。即便提高工作速度，也无需担心保持架会偏向。
滚珠模组 BSP, BSPG, BSR 精密滚珠滑组将不銹钢板精密成形为 U 字形，轨道部分和安装面成为一体，是一种极小型轻量、进行滚动导向的直线导向装置。能长期保持稳定的高性能和质量，作为精密直线运动用功能部件被广泛用于精密测量仪器、计算机外部存储设备的磁头导向，以及半导体的制造和检验设备等。 轴导向直线导轨

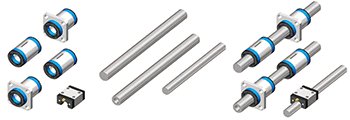

滚珠花键(滚珠栓槽) LSAG, MAG 滚珠花键G是一种外筒在花键轴上做无限直线运动的直线导向装置，採用两列钢球与轨道四点接触的结构，故能在用于方向和大小变动的负荷和復合负荷时依然保持稳定的高精度和刚性。且结构简洁，是紧凑型滚珠花键。备有能自由组合的产品，外筒和花键轴分别进行尺寸管理，各自均可自由增加或更换。
直线衬套轴承 LM 直线衬套/直线轴承是一种与轴滚动接触做轴向无限直线运动的高精度直线导向装置，外筒上装有保持架、钢珠等，外筒的形状有标准型圆筒、间隙调整型、圆筒开口型、圆筒(加长型)且尺寸丰富齐全，用户可根据用途选择合适的型号。

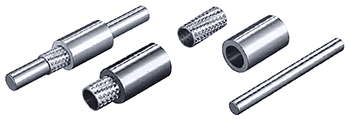

往復式旋转衬套轴承(回转运动) ST 袖珍型直线旋转衬套是一种能在旋转运动的同时做轴嚮往复直线运动的直径小，低断面的直线导向装置。极为小形且高精度，摩擦阻力小，运动顺畅，被用于各种测量仪器、电子制造设备、精密机械等极小部分或高精度部位。
平面导向直线导轨
平面滚柱轴承 RW, SR, GSN 滚子导轨是将滚针组装在精密的轨道台上，且可进行高精密无限直线运动的直线运动导向机。由于额定荷重大且刚性高，所以即使负荷着重荷重或变动荷重，也能进行弹性位移量小的顺畅直线运动，能进行相当稳定且顺畅的直线运动。
平面滚针排 FT, FTW 平面滚针排是由高精密保持器，与滚针组成的断面高度极小的直线运动导向机。经过高精密加工的保持器引导滚针，摩擦阻抗小，可进行无胶黏空转的稳定直线运动，组装着小间距密集的滚针，额定负荷大且刚性高。双列形式 90 度角滚针排已然标准化，不需要大幅更改工作机械的滑动引导部位，但可改为滚动导向方式。 产品介绍
|
