IKO 精密定位工作台定位工作台是精密加工技术和电子工学相结合的产物，于工作台底座和滑台之间组装上直线导轨、滚珠螺桿和电机组合而成，精密定位工作臺系列广泛应用于半导体制造和平板显示器等很多精密器械的定位机构。
滚珠螺桿驱动定位工作臺 TE 系列 主要结构部件使用了高强度铝合金 U 字形底座的内侧配置有滑动工作台，是一款轻量化、紧凑型的定位工作台。进给机构则採用的是经过精密研磨的滚珠螺桿，具有高信赖性，能够实现高精度的定位动作。由于直线导轨及滚珠螺桿都内置有 C-Lube 润滑部件，故实现了长时间的免维护特性，可减少为了润滑所做的给油工时。可自由设定滚珠螺桿的导程、电机种类、感测器的安装等各种规格、所以能够根据用途选择最合适的定位工作台结构。
定位工作臺 L 系列 TSL...M 採用高强度铝合金滑动台和底座构成，是一种轻量长行程定位工作台。此款定位工作台并列装有两组直线导轨，进给机构採用精密滚珠螺桿，实现了高精度和大搭载品质。装有 C-Lube 能大幅减少加注润滑脂等的维护工作。滑动台尺寸和行程长度的种类丰富，且专用的 XY 托架也系列化，使用者能方便地根据用途组合成正交形机械手等系统。
定位工作臺 LH 系列 TSLH...M/CTLH...M 在高刚性振动衰减性好的铸铁制滑动台和底座上装入直线导轨，进给机构採用精密滚珠螺桿，是一款高可靠性高精度高刚性定位工作台。并列装入两组直线导轨，实现了稳定的高行走精度、定位精度和大搭载品质。 工作臺尺寸从 120mm~420mm 有四种超大尺寸，由它们搭配成的双轴规格的滑动台也已系列化、最适合用作负荷负载大、行程较长部位的高精密定位机构。
定位工作臺 TX 系列 以高精度高刚性而拥有丰厚业绩的精密定位工作台 LH 为基础，装入使用圆柱滚子为滚动体、在直线导向装置中具有最高水准行走性能的圆柱滚子直线导轨超级 X 是一款由全闭环控制实现了极高精度的定位工作台、最适合于以前无法使用滚动导向、需要高精度定位的用途。 定位工作臺 TS/CT 系列 在高刚性振动衰减性出色的铸铁滑动台和底座上装入在精密直线导向装置领域拥有出色业绩的 IKO 交叉滚子直线导轨，进给机构採用精密滚珠螺桿，是一款紧凑型定位工作台。精密定位工作台有单轴和双轴两种规格，被广泛用于需要高精度定位要求的精密测量仪器、精密装配机等领域。
微型精密定位工作臺 TM 系列 微型工作台装有在超小型装置领域获得良好口碑、滑轨宽 2mm 的微型直线导轨和螺桿直径 2mm 的精密研磨滚珠螺桿，工作台所用的微型直线导轨和滚珠螺桿等零件使用不銹钢制，具有出色的耐腐蚀性。不仅能满足各种机械设备的小型化、节省空间化等需求，而且最适合于以前小型定位工作台无法满足的更高精度要求的用途。 滑台的形状可选择标准滑台和加长型滑台两种。加长型滑台搭载有两个滑台且并列配置有两根微型直线导轨，该结构承受力矩及复合负荷较强。

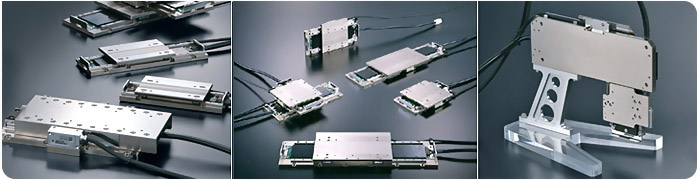

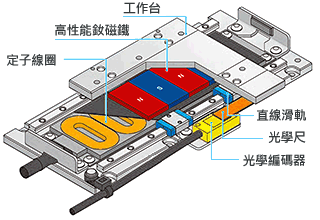

纳米电机马达驱动纳米直线电机 NT...H 电磁式直线电机定位工作台 在钢制工作台部配置磁铁和光学线性编码器用光学尺，钢制底座上配置定子线圈、线性编码器头等。工作台导向部採用在小型直线导向装置领域赢得口碑的交叉滚子直线导轨，直线电机搭配高分解能线性解码器，取得高精度的定位精度。採用高性能钕磁铁，具备大推力，体型小的同时能实现高速高回应的定位精度。採用划时代的无电缆驱动方式，机械性接触部分仅採用直线导向装置，达到要求清洁环境的检验、电子元器件装配装置等设备的定位机构使用。 纳米直线电机 NT...V 系列 电磁式直线电机定位工作台 NT...V 在钢制可动台上配置磁铁和光学式线性编码器用光学尺，钢制底座上配置定子线圈、线性编码器头等，为紧凑型功能出色的直线电机定位台。定位工作台导向部採用五年或 20,000km 免维护 C-Lube 直线导轨有利于减少维护。活动元件採用高性能钕磁铁体积小却具备最大 36N 的推力，能高速高回应定位。
校准工作臺 AM 系列 模组型校准工作台 SA...M 在同一平面上配置具有角度调整机构的校准模组，是一款大型精密定位台。能进行 X-Y 方向的直线运动和角度校正，尤其是运用在角度校正，能够将任意位置设定为旋转中心故动作自由度高、动作多样化。
校准工作臺 AT 系列 精密校准工作台 AT 使用高刚性钢制台和底座，支撑台的轴承内装入交叉滚子轴承，是一款用于精密角度校正的旋转定位机构。由滚珠螺桿驱动将直线运动变换成固定角度范围内的圆周运动，使工作台在旋转方向定位。滚珠螺桿驱动机构的直线导向装置使用直线导轨，与精密滚珠螺桿搭配达到高精度定位。校准工作台组合于定位工作台的滑动台上可构成高度较低的 XY-θ 多轴定位机构，运用于精密测量仪器、检验机、组装机等的校准工作台。 钢带光学尺 OPTICAL SCALES

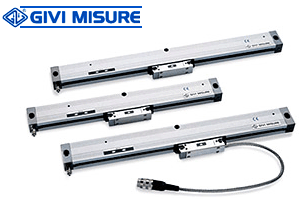

钢带型光学尺外壳採阳极处理铝挤型一体成型，尺头组由尺头座及讯号侦测器组成，并由钢板及垫圈形成电路之防水保护，防尘橡胶採用 elastomeric 70 弹性橡胶能迅速密合隔绝细小污染物，防止污染物进入内层。弹性联轴器补偿安装误差，正确感应刻划线及自我校正机械迟滞，电路板雷射校正 A、B 相位，固定电阻信号稳定度高。 钢带刻度採用不銹钢刻划线，单片钢带模组化一体成型设计，钢带固定由两侧固定于尺壳中，弹簧模组可由两端自动调节钢带距离差异，包括容许范围内之安装误差及机构之热膨胀变异，钢带尺膨胀系数 10.6 × 10-6°C-1。 讯号线採用不銹钢线编织而成可保护讯号线。 产品介绍
|
