VRayEdgesTex 倒圆角效果 Rounded Corner

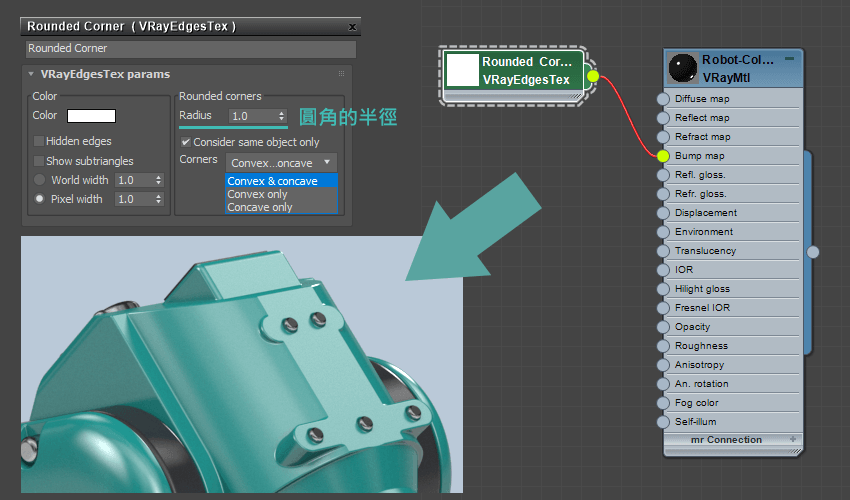

VRayEdgesTex 为 V-Ray 渲染过程的材质贴图，用于创建模型边缘的倒角效果。使用材料设置 VRayEdgesTex 创建模型边缘之倒角效果、调整 Subdivs 细分参数，可以控制倒角的平滑度。较高的值会产生更平滑的倒角效果，但可能增加些 Render 渲染时间。VRayEdgesTex 当使用作 Bump Map 凹凸贴图时，在原始模型具有硬边的物体上创建圆角边线。

Bump Map 纹理可以产生网格物体模型的「圆角效果」具有边缘 Rounded Corner 圆角。

Rounded corners 参数

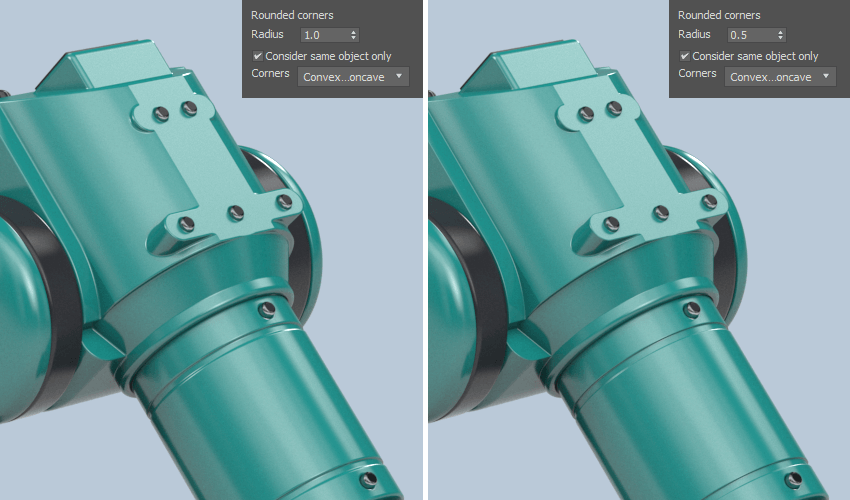

Radius 半径：指定当纹理用作凹凸贴图时圆角的半径。值以世界单位表示。

Consider same object only：生成圆角仅考虑相同的对象。
启用时：贴图应用只沿着属于同一对象的边缘。
禁用时：沿着场景中的其他对象物体相交时形成的边缘。

Corners 指定要应用圆角边缘的类型

Convex & concave：应用于凸面和凹面边缘。
Convex only：仅应用于凸面边缘。
Concave only：仅应用于凹面边缘。

VRayCompTex 与粗糙纹理贴图之合成

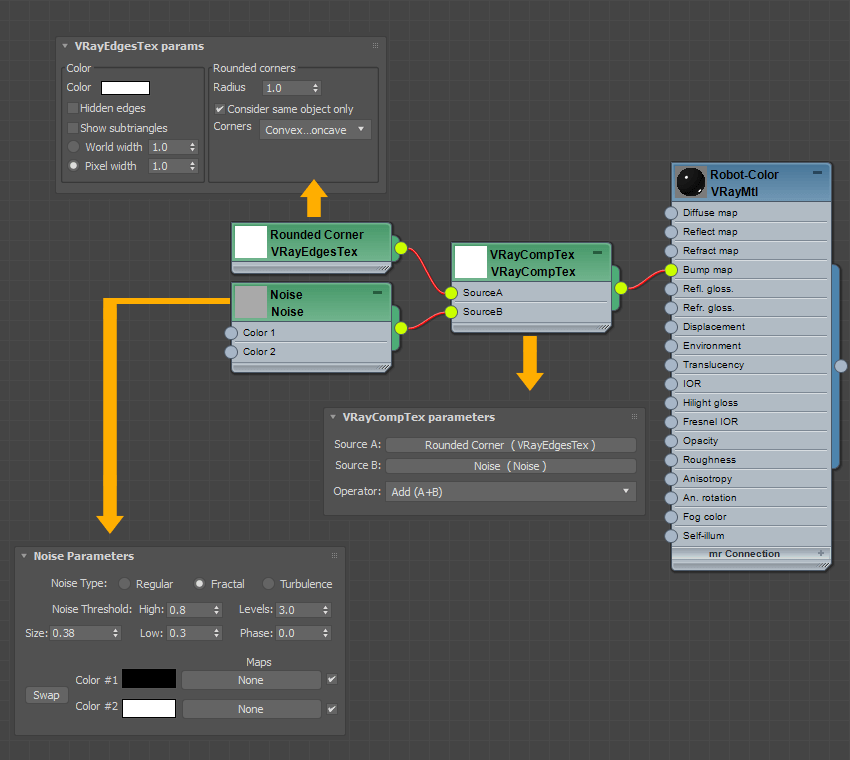

VRayCompTex 为 V-Ray 渲染过程的纹理贴图设置，可以用于将多个纹理合成到一起，创建多层的材质效果，各层之中可以控制合成、或说合併的方式。使用 VRayCompTex 合成纹理、将两个贴图合成「粗糙纹理」与「圆角效果」合併处理。充分使用有效的对多种 V-Ray 兼容材质进行分层处理。採用基础材质并在其应用上合成其他涂层的材质。VRayBlendMtl 专为 V-Ray 着色 Shading API 而设计，只能支持 V-Ray 兼容材质 VRayMtl、VRayFastSSS 半透明材质等。

VRayCompTex 合成纹理

Source A : 指定第一个要混合纹理。
Source B : 指定第二个将要混合纹理。

Operator 指定混合模式

Add (A+B) 加法：从两个来源图元中每个像素相加。
如果大于 RGB 256 以上则显示白色。与 Photoshop Screen (滤色)相似。

Subtract (A-B) 减法：混合模式只中减去图元值 Source B from Source A 负值显示黑色。

Difference (|A-B|) 差异化：差异中减去 Source B from Source A 得到的值(需要用图解)。

Multiply(A*B) 乘法(倍增)：混合模式由 Source A × Source B 的值(与 Photoshop Multiply 相似)。

Divide(A/B) 除法：混合模式由 Source A / Source B 的值(与 Photoshop Divide 相似)。

Minimum(Min{A,B}) 最小：从两个材质来源获取 Graphic Element 图元中每个 Pixel 像素的「最暗」值。

Maximum(Max{A,B}) 最大：从两个材质来源获取 Graphic Element 图元中每个 Pixel 像素的「最亮」值。

VRayCompTex 配合 UVWmap 亦可以于模型上依据贴图坐标修改器，贴上需要的图案。重置变换 Reset XForm 工具，可以将物件的「旋转和缩放」值置于修改器堆叠中，并将物件的轴点和边界框与 World Coordinate System 世界坐标系对齐。使用 UVW XForm 变换修改器，可以调整现有 UVW Coordinates 座标中的 Tile 平铺和 Offset 偏移。
